【Li-ion】バッテリー充電器をDC-DCにしたい【計画】

Li-ionバッテリーを使った機器が増えて来たのですが、5V以下を除き、バッテリーの充電にはソーラー発電したDC12VをAC100Vに変換し、その機器専用のAC式充電器を使っています。

写真は電動工具用18Vバッテリー。 DC12V→AC100V→DC21Vが、なんか無駄。

ウチのDC12V環境

10年前から始めた独立型太陽光発電で、500W分のソーラーパネルを設置しています。

ソーラーパネルが作ったDC12V(13.7V)の電気を、できるだけ直流のまま使いたい。

直流で使う場合は、市販のDC/DCコンバータを噛ますだけなので簡単です。

AC100Vの機器には自動車用の正弦波インバーターを使っています。

ウチのDC機器類

5V以下の機器は問題なし

大抵の機器はUSBの5Vから充電するタイプなので、12V→5Vに降圧するだけです。

主な5V以下の機器

  • 1.2V Ni-mhバッテリーセル (12V/USB充電)
  • 3.7V Li-ionバッテリーセル(12V/USB充電)
  • BTヘッドフォン、TWSイヤホン (USB充電)
  • スマホ、タブレット (USB充電)
  • 小型フラッシュライト (USB充電)

5V超はDC-DC充電したい

ソーラーパネルが作ったDC12Vを一旦インバーターでAC100Vに変換し、コンセントに充電器を挿して、DC出力するという無駄なことをしています。

充電器は満充電になったらLEDが緑に変わるタイプ。DCプラグは全て5.5✕2.1(2.5)。

主な5V超の機器



DC12V入力できるEOS kiss X7用充電器を発見!早速注文。1つ片付きました。

これと同じ製品を中国マーケットでは見つけられませんでした。

Aliで見つけた充電器

当初、市販の充電器のAC/DC変換部分をDC/DC変換に改造して・・・とか考えたんですが、製品が買えれば楽ちんです。探してみたところ、使えそうなモジュールが見つかりました。

電流電圧半固定型

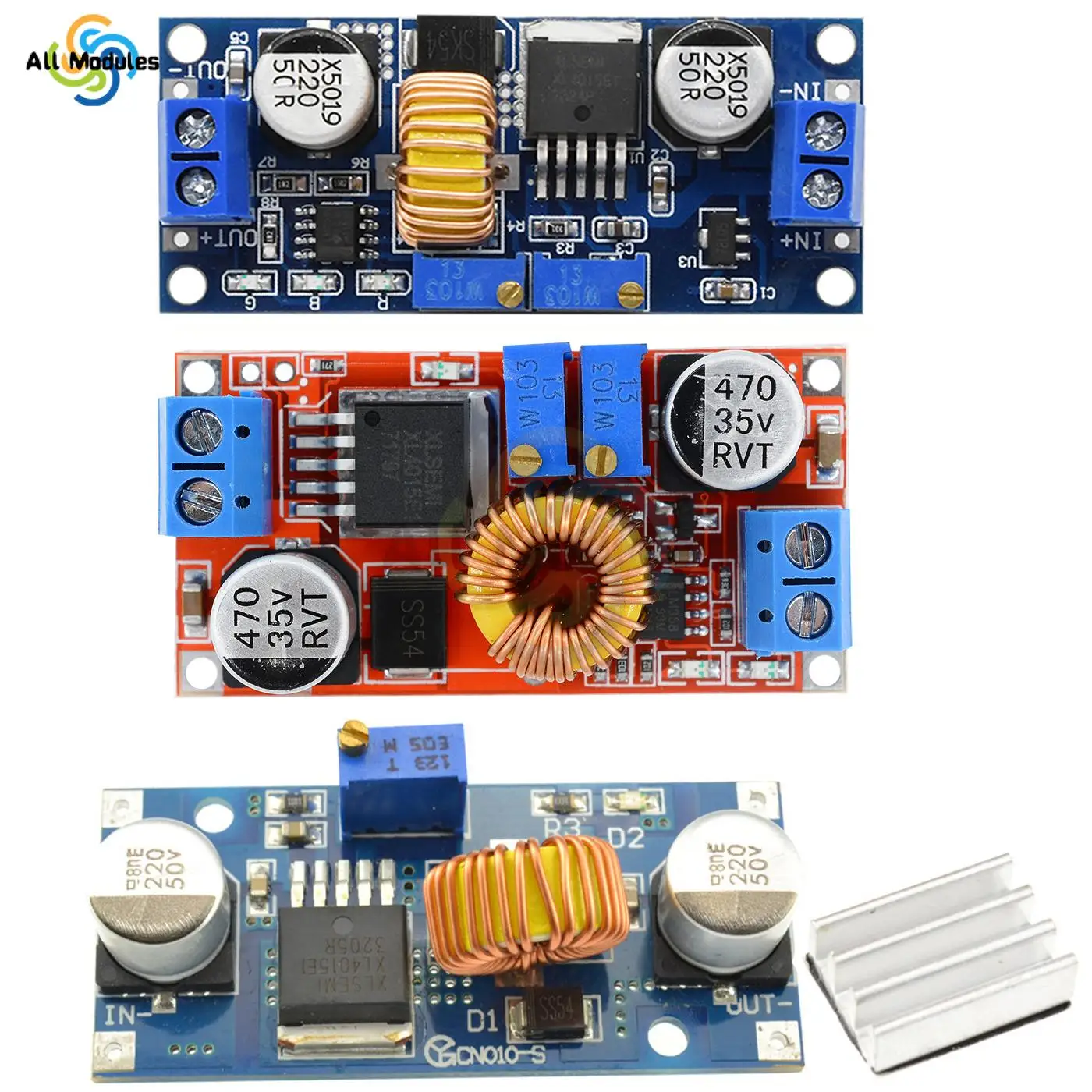

電流電圧を設定できる降圧型充電モジュール。LEDの色で充電状態を表示するタイプです。24Vバッテリーに使うなら、手前に昇圧モジュールを付けて電圧を上げれば使えそうです。

本体$1.20

違いがよく分からないのですが、安いので「赤」も買っときました。

2枚で送料合わせて$3.88。 安!!!

https://s.click.aliexpress.com/e/_Dm3MMkL



充電コントロール型

鉛・リチウム・バッテリー充電器って書いてあります。コントロール範囲が6-60Vということなので使えそうです。とりあえず買ってみました。 (価格は送料入れて$4.26)

https://s.click.aliexpress.com/e/_DetDE99



似た感じの別の充電基板も買ってみました。 (送料入れて$3.62)

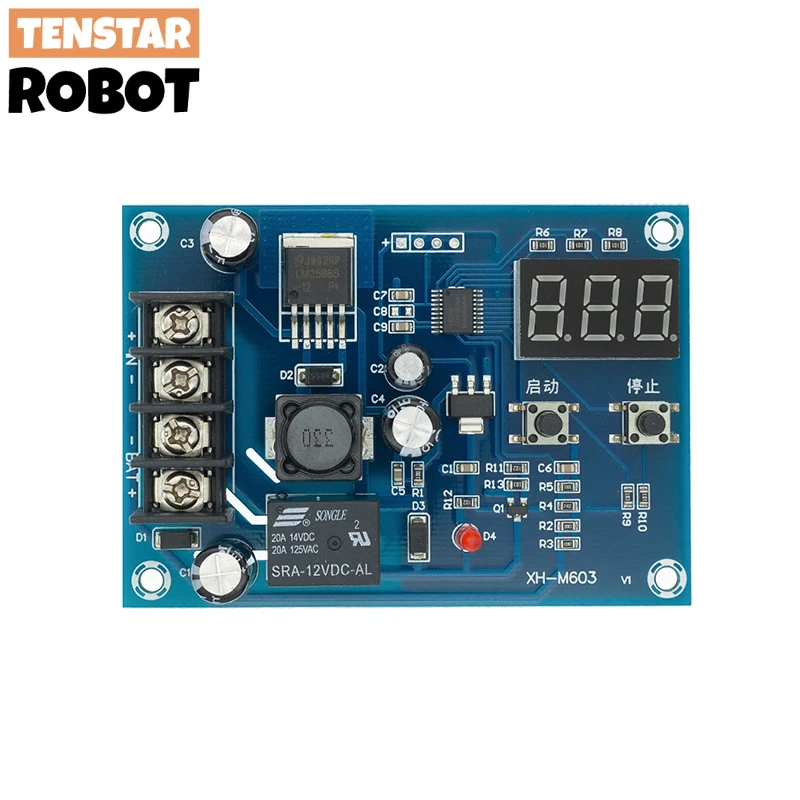

0.49US $ 80% OFF|Xh-m603 Charging Control Module Digital Led Display Storage Lithium Battery Charger Control Switch Protection Board 12-24v - Integrated Circuits - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

関連記事

現在、中国から品物が届くのを待っている状態です。届いたらテストしたいと思っています。ということで今日はこのへんで。
