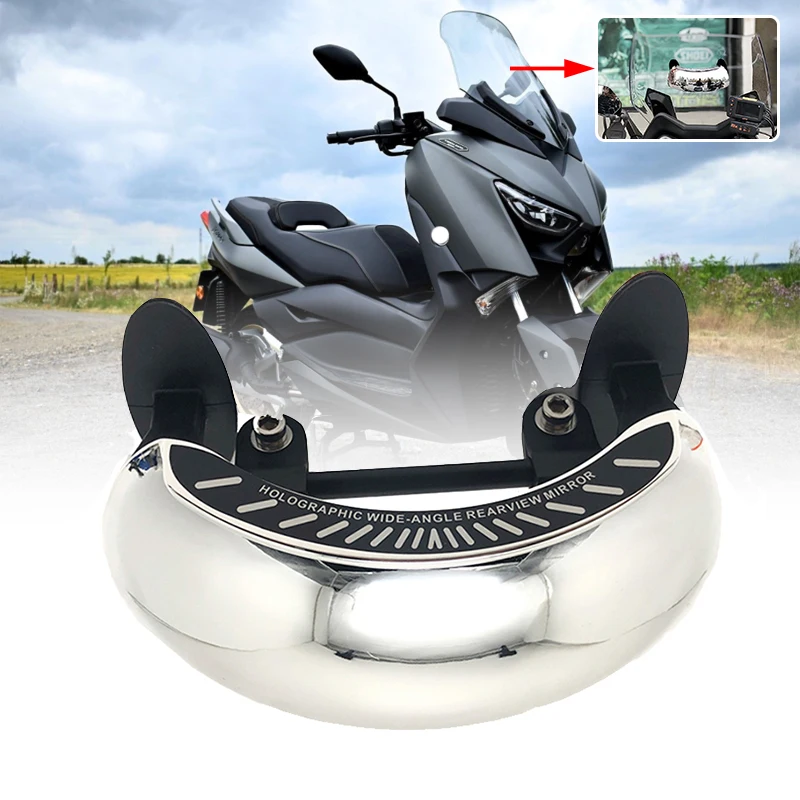

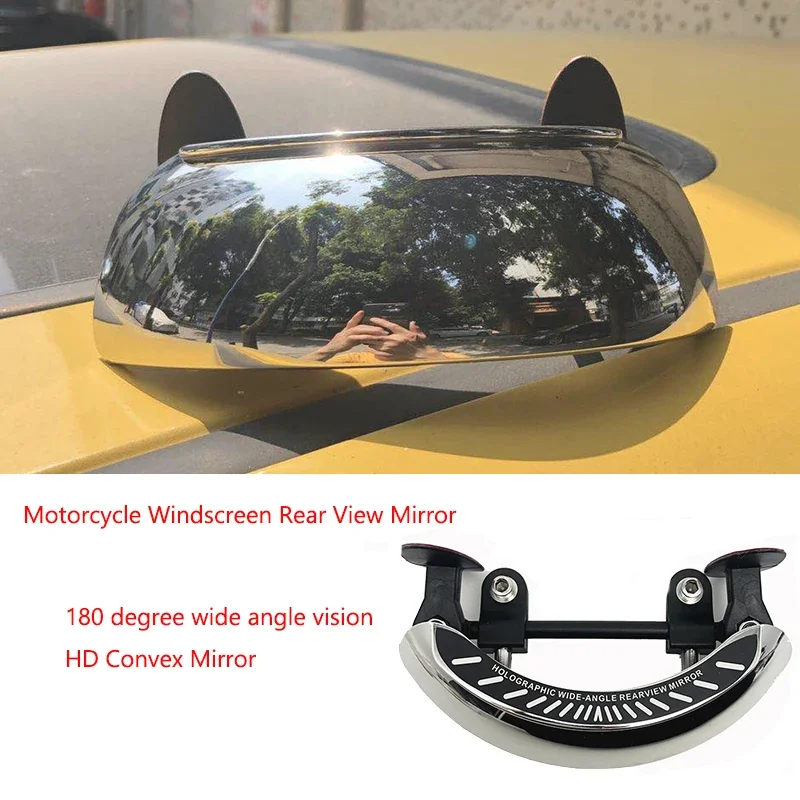

Aliでバイク用の180°ミラーを買いました。ウィンドシールドに貼り付けて、正面を見れば後ろが確認できるという物。TZRのミラーが非常に見にくいので、コレを補助的に使いたい。
$8前後で売ってます。BMW用と書いてありますが、おそらく何用でも同じ物でしょう。
Contents
納品チェック
国際eパケットで届きました。出荷から19日で到着。上海はもう通常に戻っているようです。
見事に箱が潰れまくっているので、中が心配。一応、カメラを回しながら開封しました。
割れていなくて一安心。
大きさはスキーのゴーグルぐらいの感じ。
ネジ以外は全てプラスチックです。
樹脂に蒸着。楕円の部分に両面テープが付いています。
6角穴付きボルトは金属製です。
2軸が回転するようになっているので、脚は自由に動きます。
取り付けチェック
まずはシールドに取り付けできるか、チェックしてみます。説明書通りに当ててみると付くことは付くけど、メーターの上に被ってしまい、全く数値が見えません。
捕まるのは嫌なので、ここはNG。
アダプターを作って、この辺に付けようかと。
この位置ならメーターが見えるし、キーの抜き差しもできるし。
手前の四角い物は元々二輪用ETC用のブラケットをMAPLUS E-100MP用に改造したもの。
このブラケットに固定するアタッチメントを作ります。
アタッチメント設計
アタッチメントは3Dでモデリングして、3Dプリンターで印刷します。板物のパーツに飛行機の主翼のような外装を接着して補強することにしました。
楕円の部分にミラーの脚を貼り付ける格好。
飛びそうな形ですが、多分180°ミラーに隠れて、ほとんど見えないと思います。
凸凸の穴はARKONの”Dual T”という規格。
主翼の補強パーツは横方向に2本リブを走らせて、反り防止を狙っています。
これを3Dプリンターで作ります。 （つづく）
