【3Dプリント】180°ミラー取付けアダプター【自作】

Aliで買ったバイク用180°ミラーをTZR250Rに取り付けるためのアダプターを作ります。

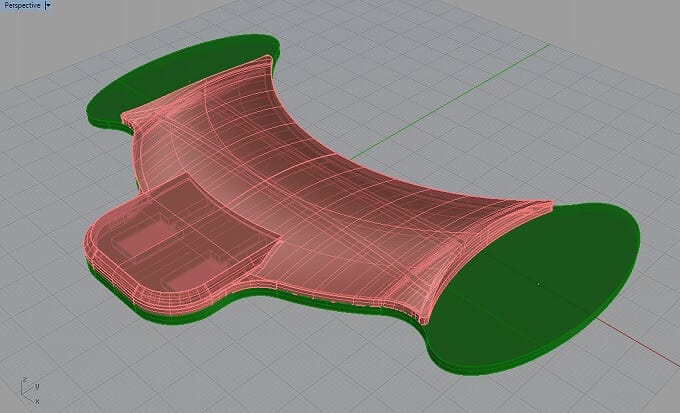

無尾翼機のような形。3Dプリンターで2つのパーツを印刷し、接着して作ります。

3Dプリント

ABSでプリントします。t2.5の薄い平面なので、ベッドの温度は低め (90℃)でOK。

Brimは無し。



1時間半でプリント完了。

主翼のような上のパーツには横にリブを2本走らせ、反りを抑える形としました。

空洞があるので、全体にサポートが走ります。ベッドの温度は少し上げて95℃としました。



1時間半でプリント完了。



サポート材を取り除き、2つのパーツが完成。

取り付けチェック

接着する前に嵌めてみて、問題が無いかチェックします。

OK。緩くもなく、キツくもなく、丁度いい感じです。



取り付け角度は30°ぐらい傾いています。



カブでも一応確認。問題なし。

MAPLUSの純正ホルダーを改造したものが付けてあります。

2つのパーツを接着してアダプターを仕上げます。

二塩化メチレンを注入して、1-2時間押さえ付けておけばOK。

無尾翼機完成。



一応取り付け確認。



あとは180°ミラーの脚の剥離シートを剥がし、アダプターに貼り付けるだけ。



完成!



こんな感じになりました。しかしアダプターのかっこいいデザインが全く見えません。

カブでも使えます。

カブの場合は左右のバックミラーでよく見えるので、無くても大丈夫ですが。

走行チェック

早速走行テストしてみました。ある一定のエンジン回転数でビビリますが、その時以外は快適。後ろがよく見えます。

純正ミラーだと、腕を内側に寄せないと後ろがよく見えないのですが、真ん中にミラーがあると、死角が無くなるように補完してくれます。

アクションカメラを首にぶら下げて動画を撮ったのですが、角度調整が悪くて全く前が写っていませんでした。トホホ・・・気が向いたら再チャレンジしてみます。
