先日Aliで買ったリチウムイオン用充電器ですが、当初の目論見通り「ただの電池ボックスとして使うため」に改造しました。
色々なサイズ・電圧の電池が使える、ただの電池BOXを作ります。
Contents
電池ボックスに改造
やることは、中の充電基板をバイパスすることと、USBコネクタ（入力）を5.5ｘ2.1のDCプラグ（出力）に付け替えるだけです。

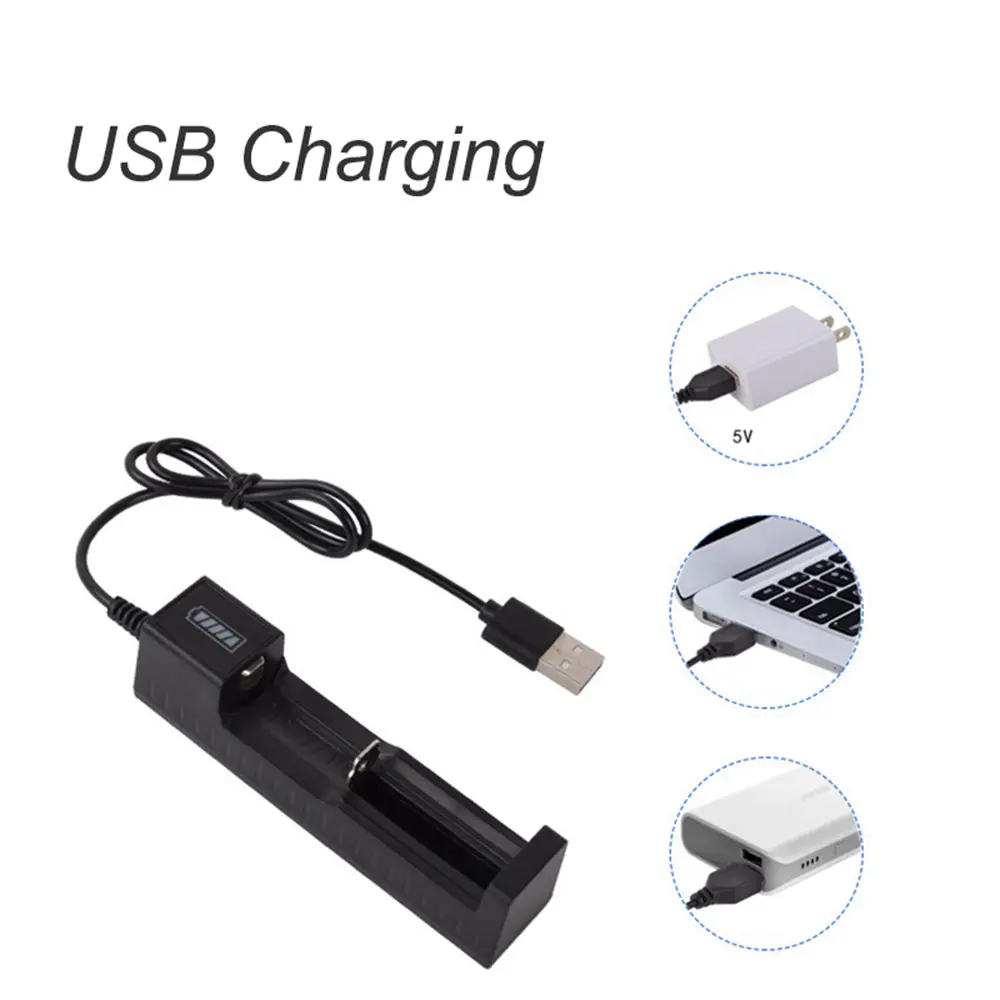

この充電器は、Aliやamazonで200円ほどで売ってます。
分解は裏のネジ3本を外すだけです。
マイナス側の接点がバネを通じて基板に繋がっています。
基板にはプラスの接点が立っています。ダイレクトに出力するようにハンダを付け直します。
+と-を間違えないように。DCプラグもハンダ付け完了。
あとは裏蓋とプラグのカバーを取り付けるだけ。
ユニバーサル電池ボックス完成。
各種電池で確認
10年以上前に買って、使うことのなかったバッテリー達。
2/3AAサイズのリチウム電池とサンヨーのCR123A。
DCプラグに自作ミノムシジャックを繋いで各種電池の電圧を測ってみます。
公称3.6Vのリチウム電池は3.63Vありました。
公称3VのCR123Aは3.21V。
このスライド式の接点なら、長いバッテリーも使えます。
18650は3.98V。
26650は3.91Vありました。
電池BOXの使い道
たとえば玄関のイルミネーション用の電源として。
ダイソーのセンサーライトと自己点滅LEDを組み合わせて作ったイルミネーション。
10年使った火災警報器のリチウムバッテリーが繋がっていました。
結局、この電池は3ヶ月（86日）持ちました。電圧は3.19V→2.40Vで終了。
まずはCR123A（3.21V）を試してみます。40日程度使えるのではないかと予想しています。
