【石油危機】発電機用シガーソケットを作る【備え万全】

先日買ったナカトミ製900VA小型発電機にはDC12Vの特殊なコンセントが付いています。そして付属品として、ワニ口クリップが付いたバッテリー充電用コードが入っていました。

このワニグチをシガーソケットに交換して、DC12V機器が使いやすいようにしたい。

シガーソケット2.1

基本的には6年前に作ったシガーソケットの水平展開です。

シガーソケット2.0
プラグが外れにくいシガーソケットを作りました。 小型シールドバッテリー(LONG WP7.2-12)の電源取り出し口として使います。 狙い 今までシガーソケットとして利用していたのは台湾製の製品です。この製品に限らずですが、シガーソケットは...



市販のパネル用シガーソケット。マリン用/バイク用として1-2ドルで売ってます。

パネル用シガーソケットを収める筒状のケースを3Dプリンターで作ります。

筒型ケースのデータはすでに完成しています。今回はこれをABSでプリントします。



収縮分をCura上で3D拡大しておきます。



1時間半で出力完了。



ネジピッチはパネル用シガーソケットに合わせてあります。



コード出口にはプロテクターを付けるので、リーマーで孔を7.4mmに広げます。



コードプロテクターはタカチのCP-Y85Bを使います。



ナットは使わず、コードプロテクター本体をねじ込んで取り付けます。



シガーソケットが2個できました。あとは12Vコンセントコードを取り付けるだけ。

12Vコンセント購入

ナカトミ発電機に付属していたワニ口コードは切断加工したくないので、同様のプラグ付きワニ口コードをAliexpressで買うことにしました。

ナカトミ発電機の付属品一式。ワニ口クリップは鉛バッテリーに繋いで充電に使います。

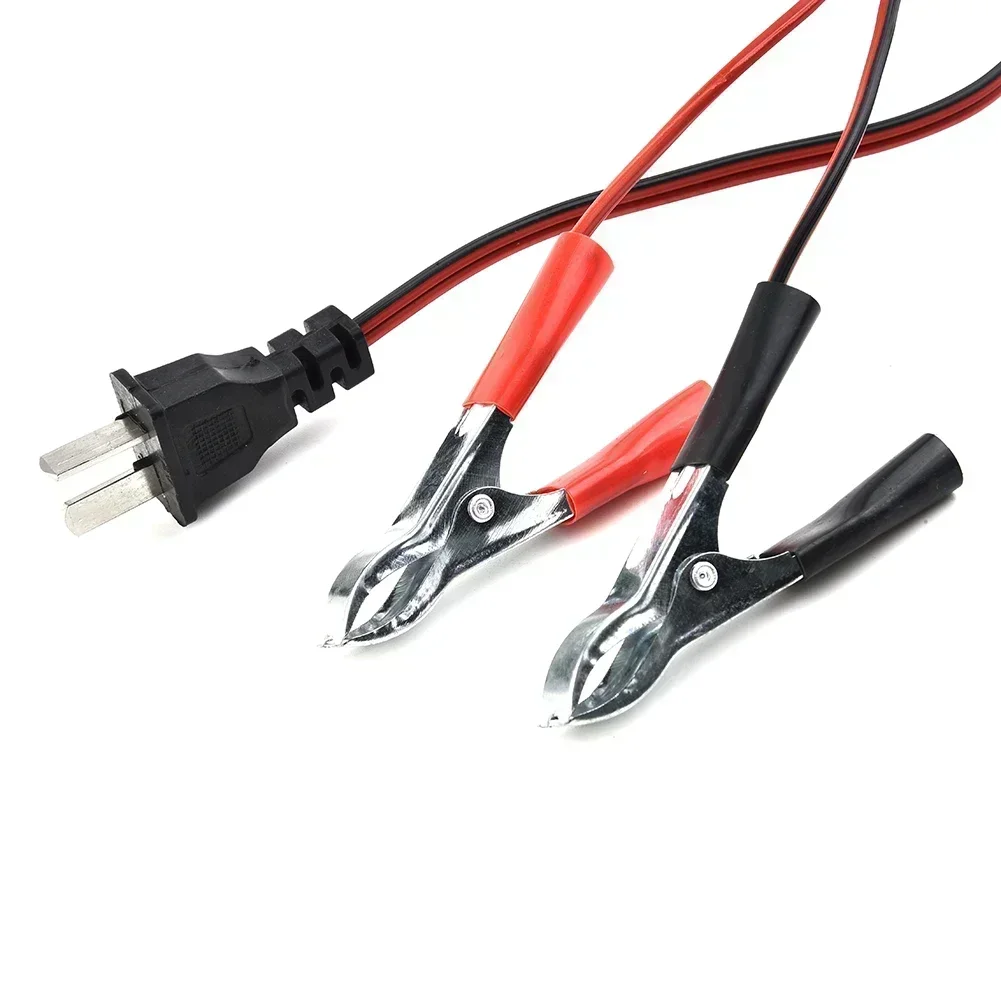

片方の刃が90度回転された、同じプラグ形状の製品が多くの店で売られています。





172.0¥ 44% OFF|発電機用ワイヤー付き鉛ケーブル,DC充電器,ワイヤーなし,1.2 m, 12v,eu1000iと互換性あり| | - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

とあるショップで送料合わせて430円の商品を注文。



Ali-sta.にアップグレードされ、快速5日で到着。



・・・・・。



違うやんけ!



残念無念

久々のOpenDispute案件でした。これについてはまたあらためて記事を書こうと思います。

別の店で注文した物が届いたら取り付ける予定。希望通りのモノなら良いのですが・・・。
