玄関のイルミネーション用の防炎防水電池ボックスを作りました。現在は主に不要なリチウム電池を使っていますが、ストックが尽きてきたので充電できるLi-ionに切り替えたい。
3Vのリチウム電池だと、約2ヶ月持ちます。
Contents
安全性を高めたい

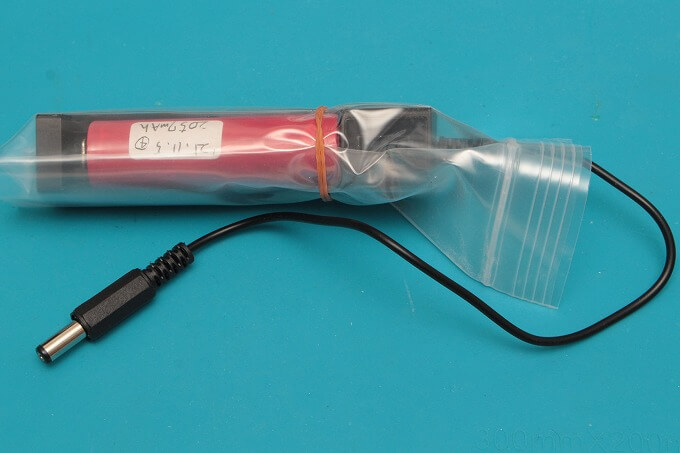

ユニバーサル電池ボックスに18650を入れ、防水用ビニール袋に入れて使っています。
もしも火を吹いたら・・・と考えると金属製のケースに入れたいところ。
金属ケースは18650をUSB5Vに昇圧する製品を利用するのが良さそう。
ケースの加工

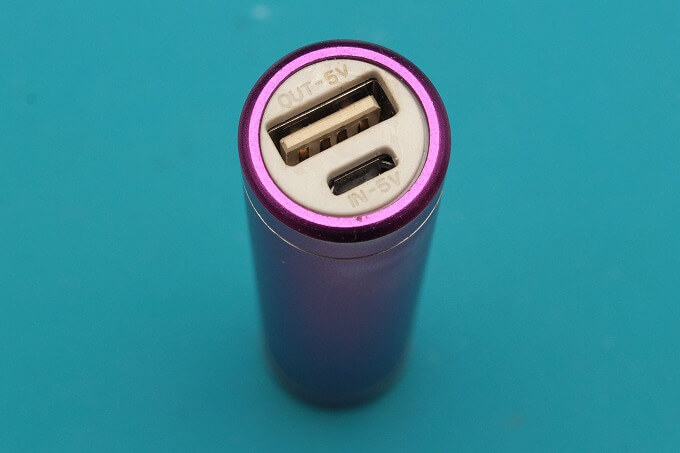

金属でないのはこのコネクタの面のみ。

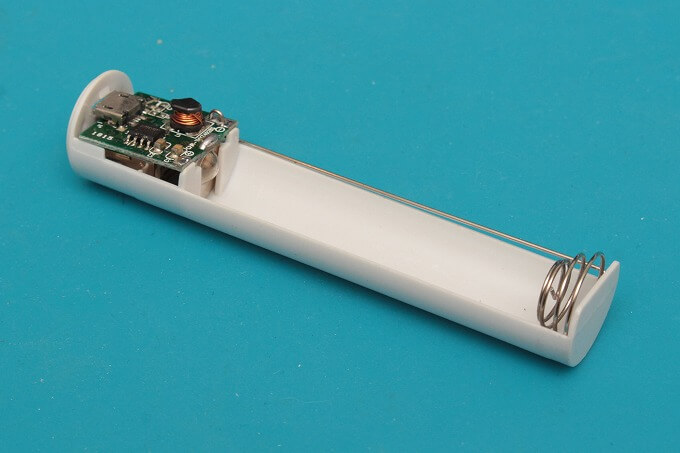

だいぶ前に買ったこの製品はMicroUSBポート付き。現在はType-Cに変更されています。

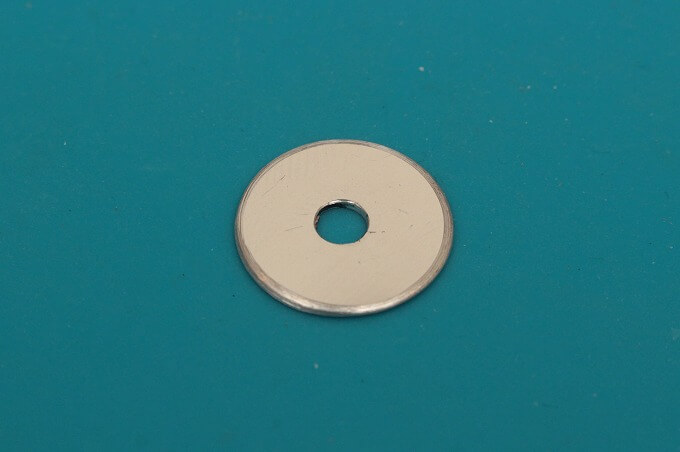

アルミ板を削って作ったコレで覆うことにしました。

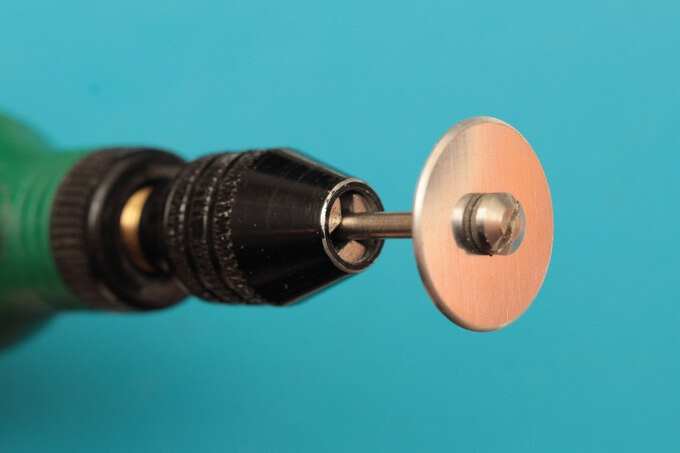

作り方は1.5mmの孔を開けて、ミニルーターに取り付けてヤスリに当てて。
18650の充電は別の充電器を使うので、ただの電池BOXとして利用します。

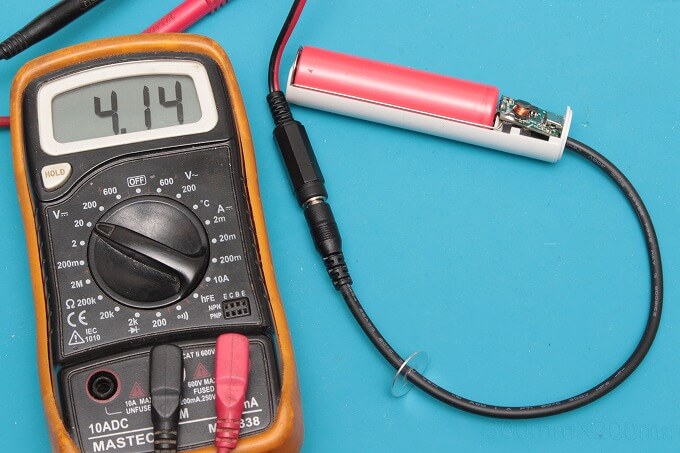

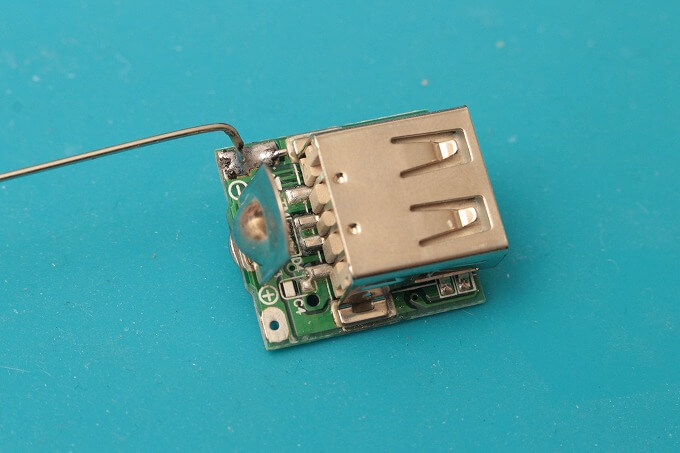

USBポートを取り外し、バッテリ端子にDCプラグコードをハンダ付け。5Vを取り出すか迷ったけど、イルミネーションは3.7V基準で動かしているので、回路はバイパスします。
アルミ板にコードを通してからハンダ付けすること。

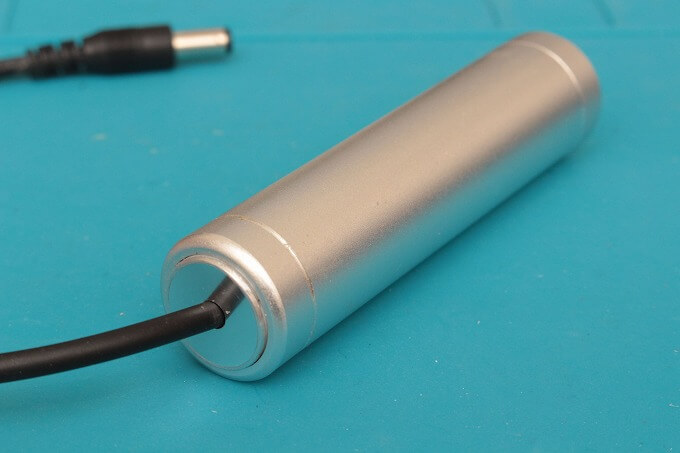

アルミ板をセメダインスーパーXで接着。
コードが通る孔にたっぷり、円盤の周りに薄くスーパーXを塗って防水性を高めます。
合わせてアルミケースと配線が接触しないようにカプトンテープで絶縁。
スタンド作り

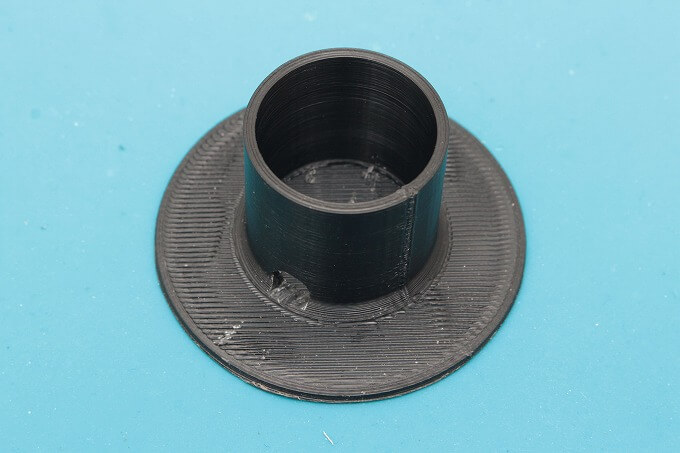

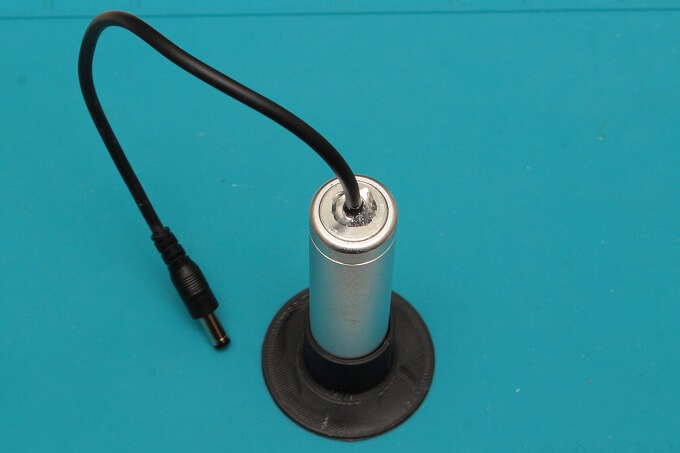

3Dプリンターで専用スタンドを作りました。
念の為、後加工で水抜き孔を付けました。
安定性良し。

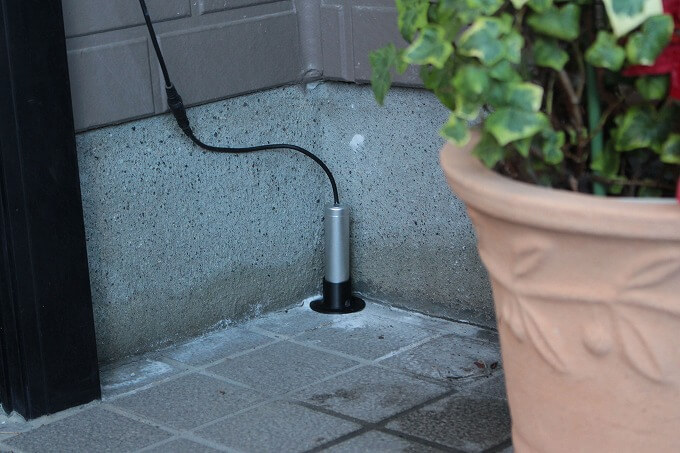

イルミネーション専用18650電池ボックスが完成。電池交換は3－4ヶ月後になると思います。（満足度：90）
