【DPDT】電源切替スイッチをつくる【2極双投】

これまでに2つ作った実績のある、「商用電源とインバーター電源を切り替えるスイッチ」ですが、またもう一つ新たに作りました。

今度のは、ひとつのスイッチで入1/切/入2の切り替えができるタイプです。

以前作ったスイッチ

なんだかんだで10年以上使っています。

インバータ/商用電源切替スイッチ
コンセントプラグをインバータと商用電源で挿し替えて使うことがよくあります。これが結構メンドクサイ。そんな時、スイッチ一つで切り替えられると便利です。2系統の入力を切り替え、遮断できるスイッチを作りました。太陽が燦々と輝き、フルパワーで発電し...
電源切替スイッチ2
ソーラー電源(インバータ)と商用電源を切り替えるスイッチ・2号機を作りました。操作性がアップして、見た目もすっきり。3年前に作ったスイッチ(1号機)と基本的には同じです。機器に送る電力(AC100V)をインバータと商用電源と切り替えるスイッ...

今のところ異常はありません。

パーツの準備

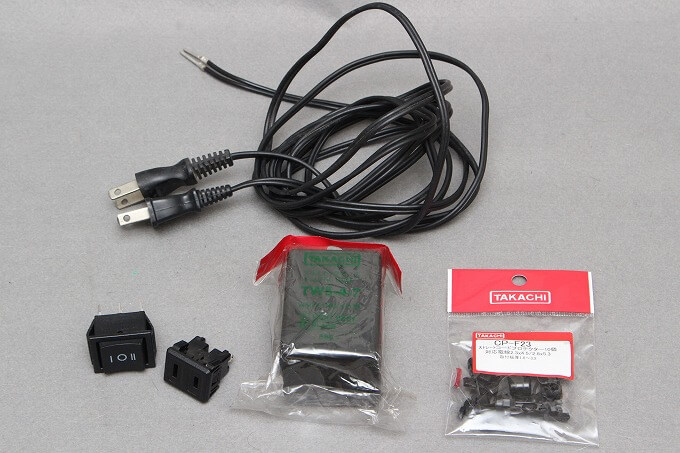

新たに作るスイッチの材料です。

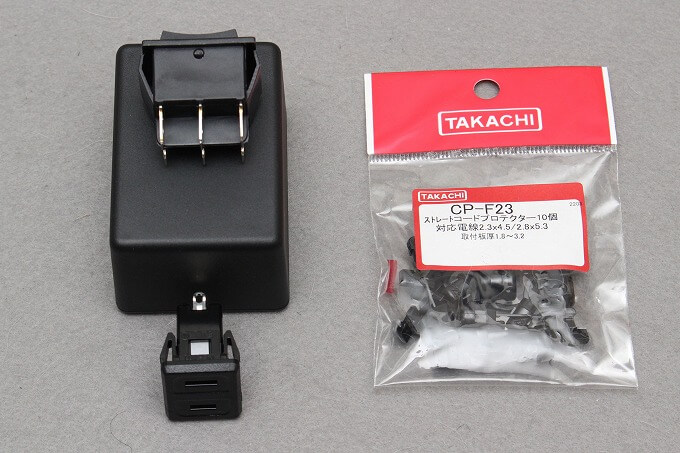

  • 樹脂ケース:タカチTW-5-4-7
  • コードプロテクター:CP-F23

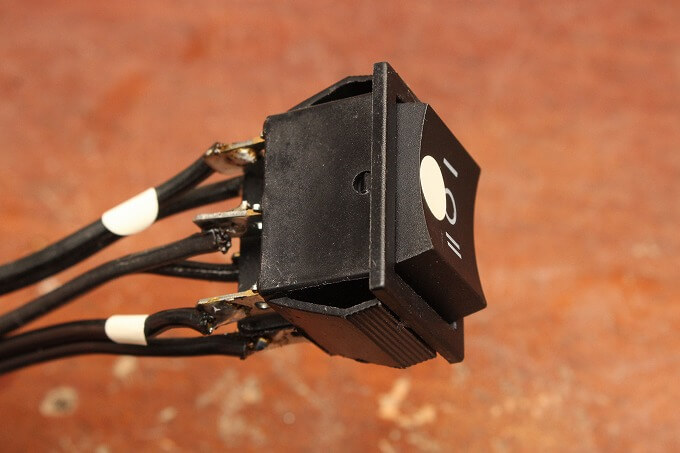

  • 2極双投ロッカースイッチ:KCD4 (Self-lockng)
  • 電源コード:ジャンク品2本
  • ACコンセント:ジャンク品

これまでは日開のスイッチを使ってきましたが、今回はAliで調達した安い製品を試します。

Kcd4ブラックロッカースイッチ、3ポジション、オン、ダブルリセット、ラッチ、16a、250v、20a、25a、125v、3、6ピン、1個 - AliExpress 13
Smarter Shopping, Better Living! Aliexpress.com



加工

レイアウトはスイッチをケースの側面に、その対面にACアウトレットを、その両脇に2系統のACプラグコード(入力)を取り付けます。

0.75mm2のコードにはコードプロテクターはCP-F23が適合します。

一応、N側/L側を意識してハンダ付けしました。

間違えないようにN側をシールでマーキング。

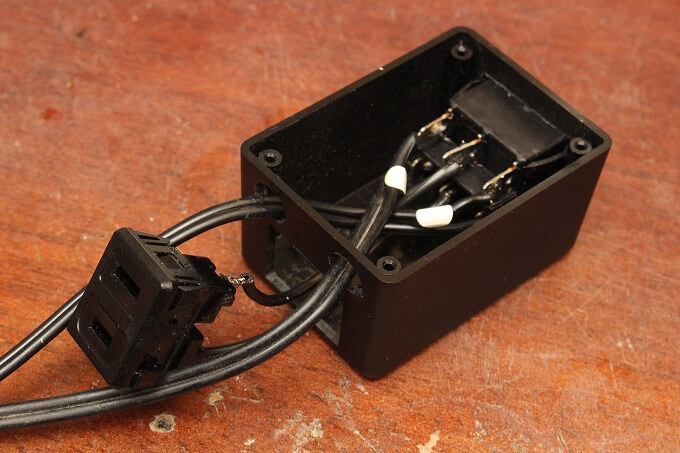

ケースにミニルーターなどで角穴を開け、コードを通してからACアウトレットをハンダ付け。

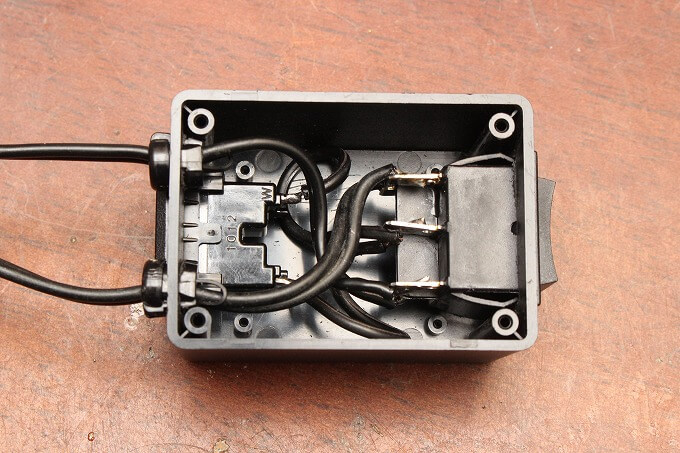

それぞれをグシっとはめ込んだら、あとは蓋をするだけ。



加工上のコツはスイッチやコンセントの角孔をキツめに開けること。

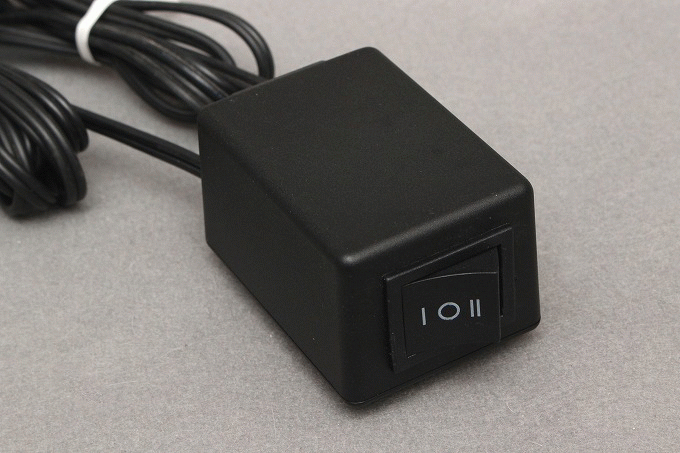

完成

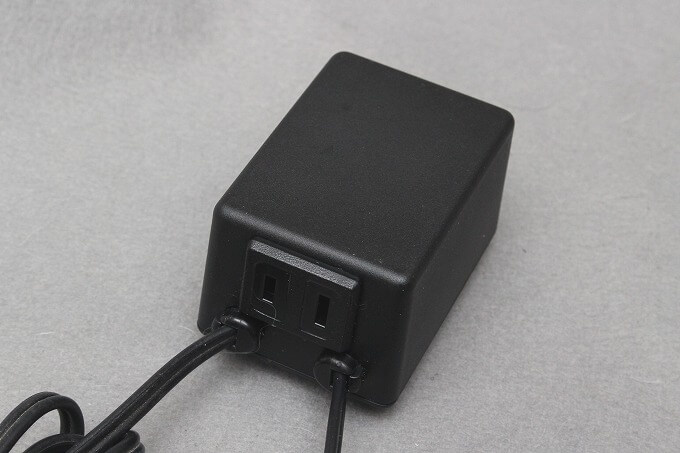

このスイッチは天井に付けたダウンライト6球の入り切りに使います。

12VLED用のACアダプター(AC/DCコンバーター)のプラグをこのコンセントに挿します。

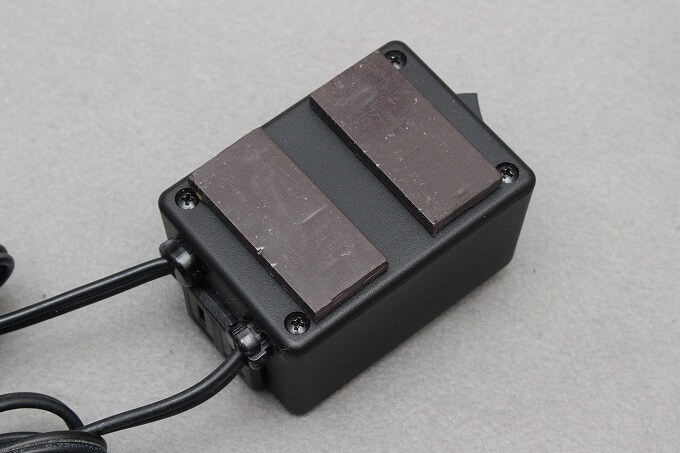

裏面には100均マグネットシートを切って貼り付け、スチール机の脚に付くようにします。

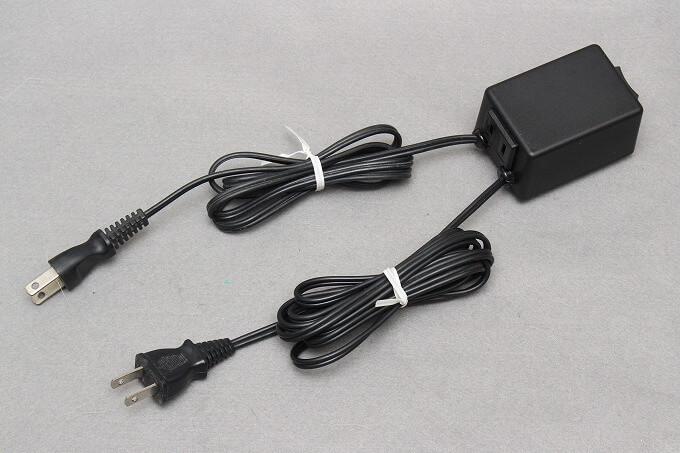

2本のプラグはDABBSSON1号機と2号機に差し込みました。



バッテリーの充電状況を見て、どちらから電力を取るかスイッチ操作で決められます。

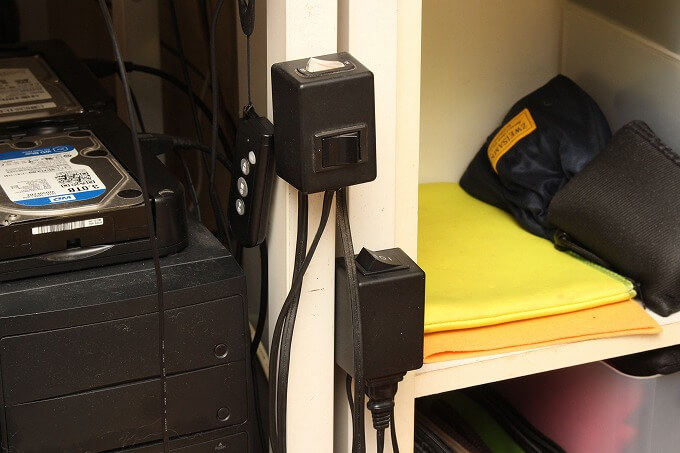

左は以前に作った切替スイッチ。これは43インチモニターの電源切り替えに使っています。

スイッチの耐久性はまだ分かりませんが、ガタが出たら交換する予定です。(満足度:85)

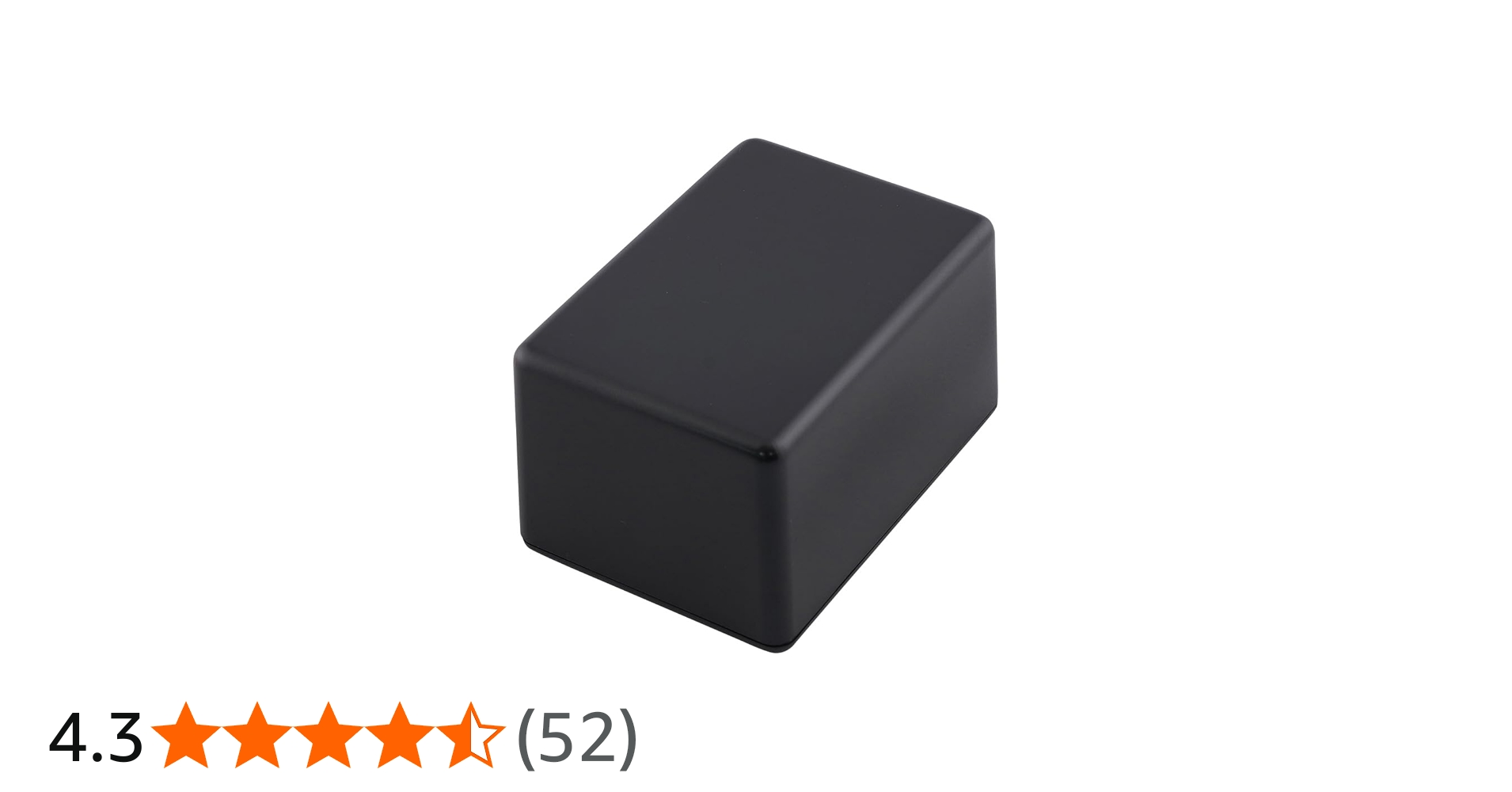

Amazon | タカチ電機工業 TW型プラスチックケース TW5-4-7B ブラック | 電気ボックス | 産業・研究開発用品 通販
