エアコンを使う時、壁上のコンセントか延長コードのコンセントに挿し替えることで、商用電源とソーラー電源を切り替えていました。これを簡単に切替できるスイッチを作りました。
プラグを壁とポタ電のコンセントに挿し、エアコンのプラグを延長コードに挿します。
材料
材料は下記の通り
- 2極双投のON/OFF/ONロッカースイッチ：KCD4 (Self-lockng)
- タカチのTW-5-4-7
- ヤザワの15Aの延長コード2mと5mの2本
1 個 KCD4 25X31mm 黒ロッカースイッチ 6 ピン 3 ポジション ON-OFF-ON ダブルリセット/ラッチスイッチ 16A 250V 20A 25A 125VAC - AliExpress 13
Smarter Shopping, Better Living! Aliexpress.com
s.click.aliexpress.com
Amazon.co.jp: タカチ電機工業 TW型プラスチックケース TW5-4-7B ブラック : 産業・研究開発用品
Amazon.co.jp: タカチ電機工業 TW型プラスチックケース TW5-4-7B ブラック : 産業・研究開発用品
amzn.to
Amazon.co.jp: ヤザワコーポレーション 延長コード AC 1個口 5m ホワイト HSL105WH : DIY・工具・ガーデン
Amazon.co.jp: ヤザワコーポレーション 延長コード AC 1個口 5m ホワイト HSL105WH : DIY・工具・ガーデン
amzn.to
加工

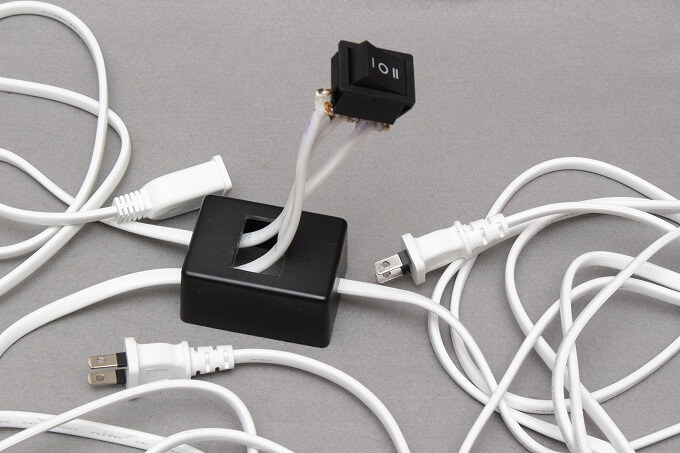

やることはケースに穴を開けて、コードをスイッチにハンダ付けするだけ。角穴は四隅に小さい穴を開けてからミニルーターで切り取り、ヤスリで仕上げます。
エアコンの方に2本、DABBSSONポータブル電源の方へ1本出す形。

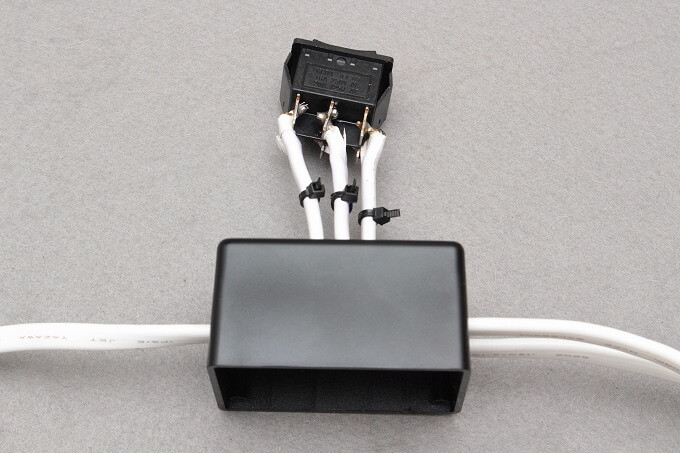

抜け止めの結束バンドを付けてからスイッチを押し込みます。

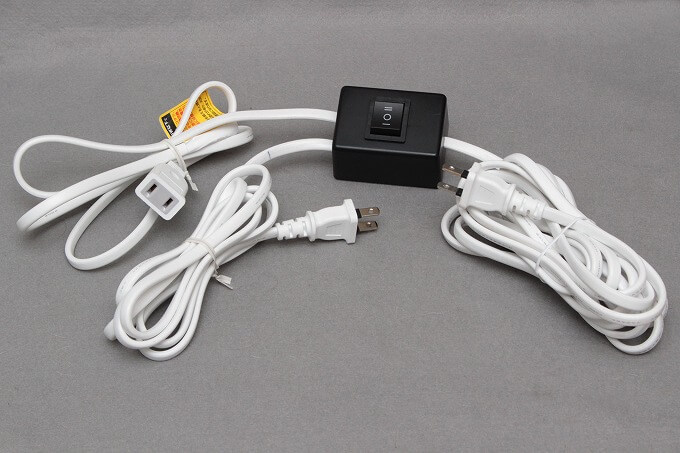

左：ポタ電行きプラグ 右：上・エアコン行きコンセント/ 下・壁コンセント行きプラグ

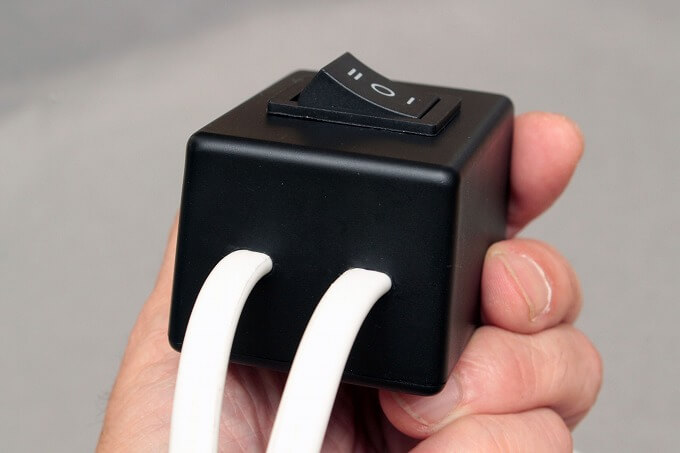

コードが通る穴はドリルで2穴開けて、トラック楕円にヤスリで調整しました。

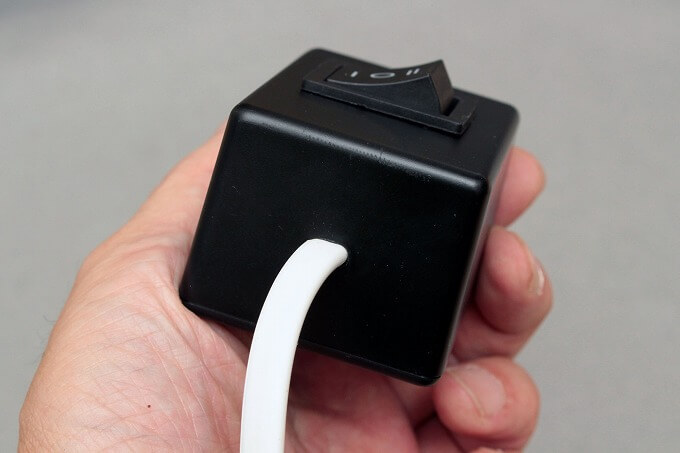

こちら側は穴を2ヶ所。
使用
エアコンの電源プラグを壁コンセントから切替スイッチに繋ぎ変え、切替スイッチのプラグを壁コンセントへ挿し込みます。
コードがぶら下がっていると、Wi-Fiにも影響するので、そのうち壁に這わせて対策します。
今までは踏み台に乗ってコンセントを抜き差ししていましたが、コレなら手元で簡単に切替できます。切替は一瞬OFFになりますが、エアコンの動作は問題ないようです。
切替スイッチの工作難易度はこれまで作った中で最低ですが、ベネフィットは最高です。
