またまたランチャー系単四3本のライトを単三1本で光らせるライトを作りました。（100均ライトネタ続きでスイマセン。多分これが最後。）
基板と電池接点の間にLEDドライバを組み込む改造です。

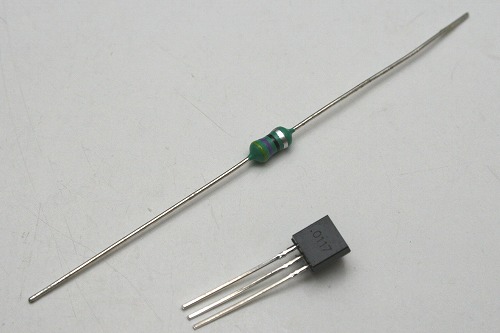

LEDドライバは秋月で購入した[CL0117]です。データシートによると0.8V-1.5Vの入力でLEDが光り、LED5個を光らせる場合67mA、1個あたり13.4mA流れるそうです。
1個25円。
アキシャルリード型インダクタ47μH。1本10円。
これだけで乾電池1本で白LEDが光るってすごいと思います。
配線は3V駆動型[CL0118B]（100均＝HH004F)と同じです。
隙間に入るように小さく作ります。

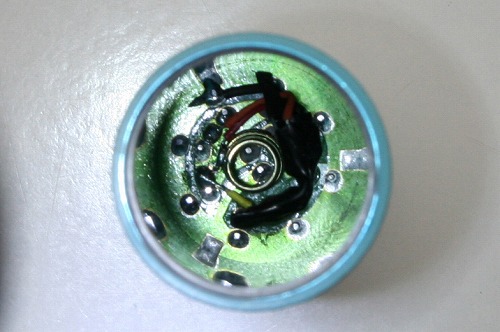

チップ抵抗を外してドライバをハンダ付けします。（黄色の線は不要です。）

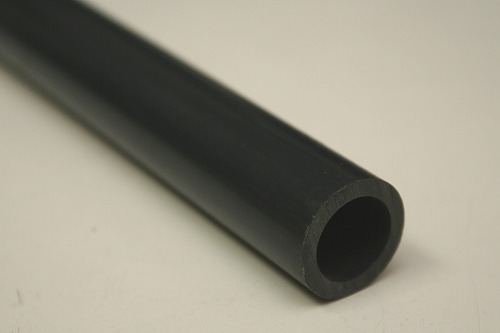

ホームセンターで買ってきたHI塩ビパイプ。（外径22、内径16）
長さ55mmぐらいでカット。
LEDドライバを潰さないように注意しながら塩ビ管を挿入します。
挿入前に管の周りにクッションテープを貼っておけばピッタリ収まります。

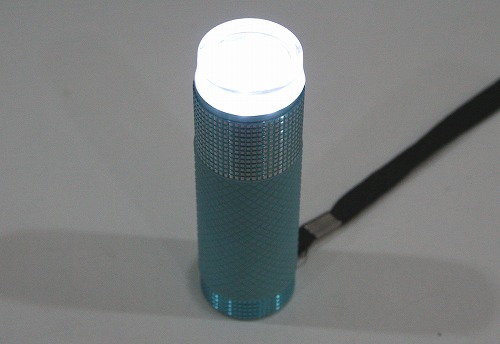

完成！LED9個でもまぶしく光ります。
単三1本仕様にすると電池を無駄なく使えるのでお勧めです。
(2013-03-19 SS)
