i3MegaのエクストルーダーをMega-S用に交換したらフィラメント取り入れ口の位置が変わり、フィラメントセンサーが取り付けできなくなりました。
おまけにカスタムファームウェアを入れたら毎回警告が出るようになり、結構うざい。
Contents
フィラメントセンサー
たちまちはこんな風に誤魔化していたのですが、フィラメントが無くなった時に印刷を一時停止するというセンサー本来の目的は果たしていません。

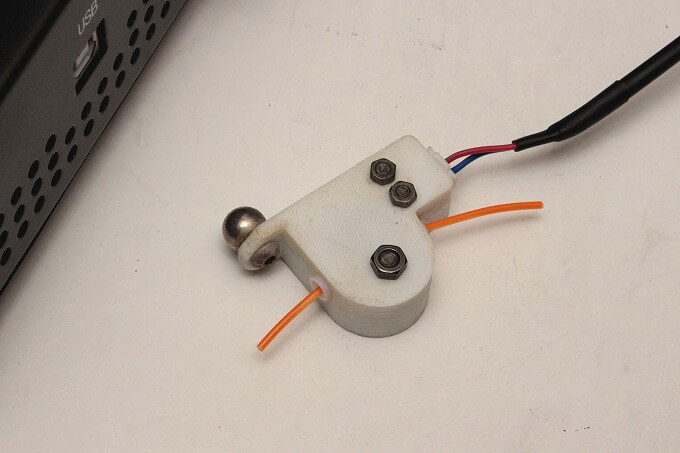

鉄球の部分をボウル状の磁石で受け、半球部分がフリーに動くようにできています。
鉄球を磁石で受ける強化アーム（自作品）
エクストルーダーを交換する前の状態。
交換したMega-S用のエクストルーダーは横に張り出しているので、位置が合いません。
90度向きを変える
プリンター本体とアームの間に90°曲げるアングルを噛ますことにしました。
四角い板はプリンター本体の板金を想定。
少し反って、剥がれかけています。とりあえずの機能テストには使えます。
M3の六角穴付きボルトで繋ぎます。
反時計回りに15°程度回してやれば丁度良い。（リブをカッターで切り取って）
こちら側の位置も大体OK。
二次試作

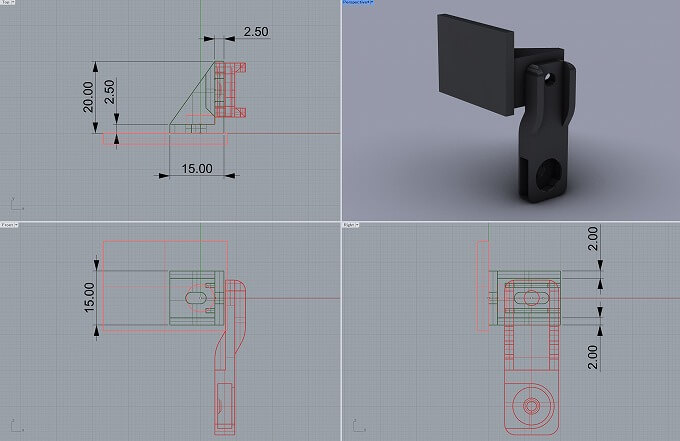

リブをカッターで切った部分をモデル上で作り直して、再度プリントします。

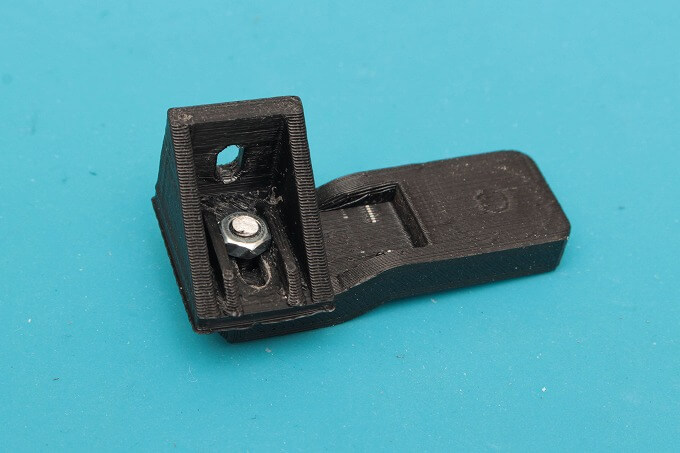

ボルトの穴は長穴にしてあります。

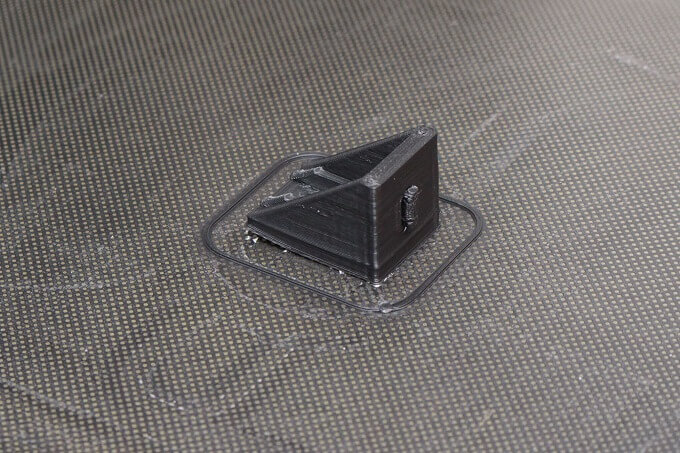

今度は反らないように、Brimに変更して密着性を高めます。
上出来。
孔をヤスリで調整後、組付けます。
調整組付け完了。（位置は前回と同じです）

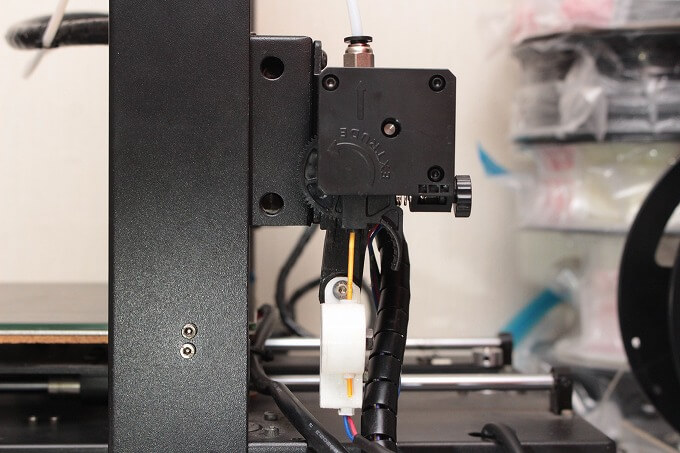

丁度良い位置にフィラメントセンサーが配置されました。
