捨ててほしいと引き取った「蓄熱式湯たんぽ」があるのですが、簡単に修理できれば使うし、直らなくてもどんな構造なのか中を見てみたい。

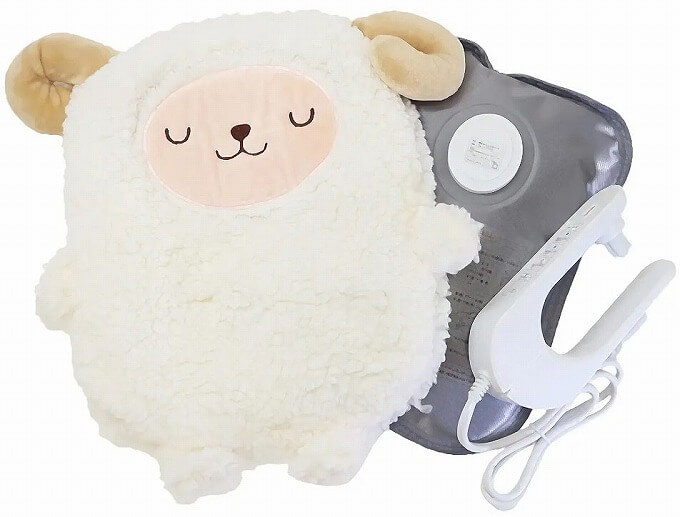

銘板にヒロ・コーポレーションとあったので、コレのシリーズだと思います。
電源入力側分解
液体の入った湯たんぽ本体にAC100Vを加えるための「蓄熱用電源ケーブル」を繋ぎ、動作テストしてみたところ、LEDランプが点かず湯たんぽが暖かくなりません。

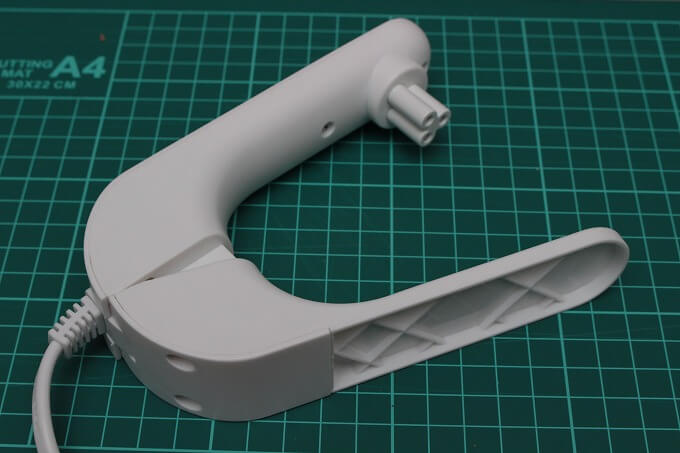

アームを最大に引き上げた時、カチっと音がします。
100Vが通電される時はこの状態。

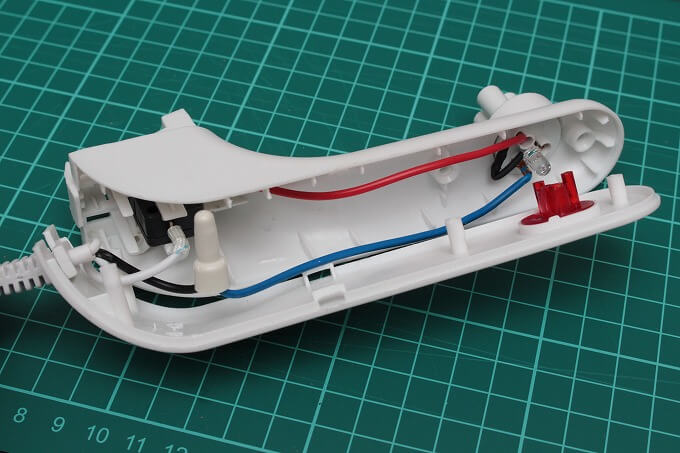

中に基板は無く、有るのはLEDとマイクロスイッチのみ。
左右のピンからヒーターを温めるためのAC100Vを加え、先端のピンはLEDを光らせるだけ。

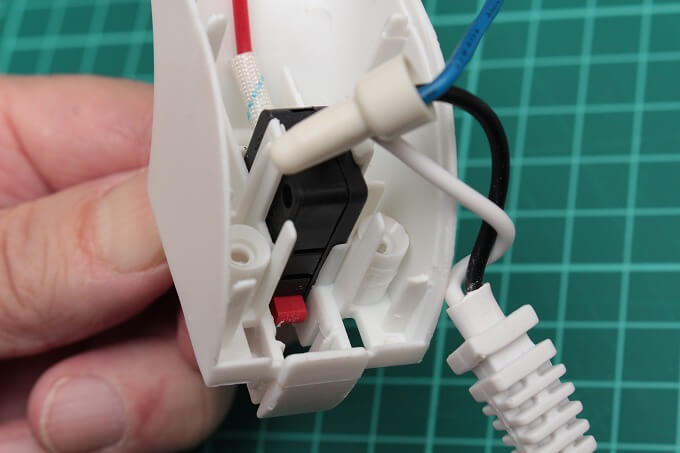

マイクロスイッチは押すとOFFになるタイプのようです。
「蓄熱用電源ケーブル」は特に異常は無いみたい。湯たんぽ本体に内蔵されたヒーターに100Vが行ってない感じです。
本体側分解
カッターで袋を切って中を見てみます。

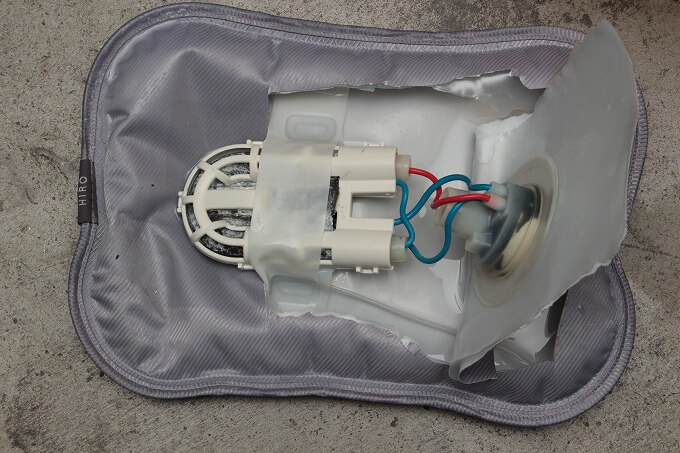

中にあったのはU字形のヒーター。
液体は蓄熱材なのか何なのか、白く濁っていました。
翌日には液体は透明になり、白い粉が沈殿していました。

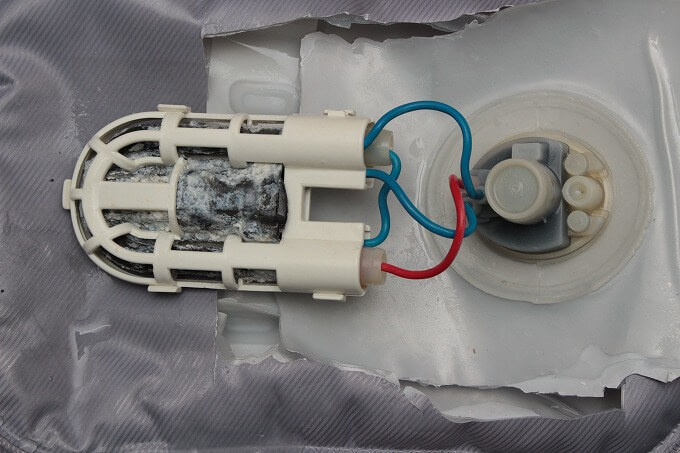

ここから更に分解できるのはヒーターを覆っている樹脂ケースのみ。
これ以上は防水シールされているため、分解できません。（壊すのみ）
仕組み
ネットで蓄熱式湯たんぽを調べていたら、それっぽい回路図を見つけました。
本体側に温度ヒューズとサーモスタットが入っているようです。

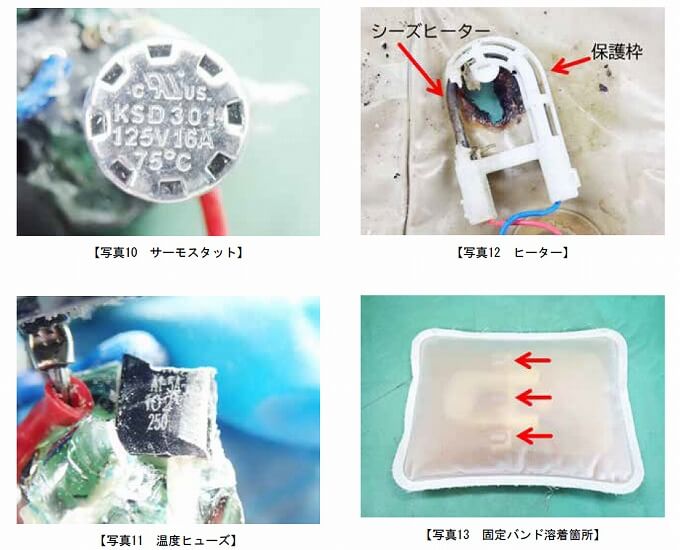

出典：◇火災原因調査シリーズ（110）電気蓄熱式湯たんぽの火災（横浜市消防局予防課）
上の写真を見ると、サーモスタットは3Pコネクタ下の円柱部分に、その近くに温度ヒューズが入っているようです。
100Vを加えてもヒーターが熱くならないのは、温度ヒューズかサーモスタットが切れているんじゃないかと思います。それらを交換すれば直りそうですが、そこまで手間を掛けて修理する価値は無いかな。ただの湯沸かし器ならすぐに作れそうですが。
