i3 MEGAを修理していた時、モータードライバーを交換すると騒音が減り、動きが良くなるということを知り、コレを実践してみようと考えました。
調査
i3MEGAの不調を直そうと色々調べていた時、モータードライバーをTCM2208や2209に交換したら騒音が抑えられ、印刷品質も良くなるということが分かりました。
やることは、
- モータードライバー（基板）を5個とも交換する
- 電圧を調整する
- カスタムファームウェアをインストールする
・・・ということで、そう難しくなさそうです。
※TCM2209のほうが多少性能が良いが、2208のほうがネットに情報が多い感じ。
購入

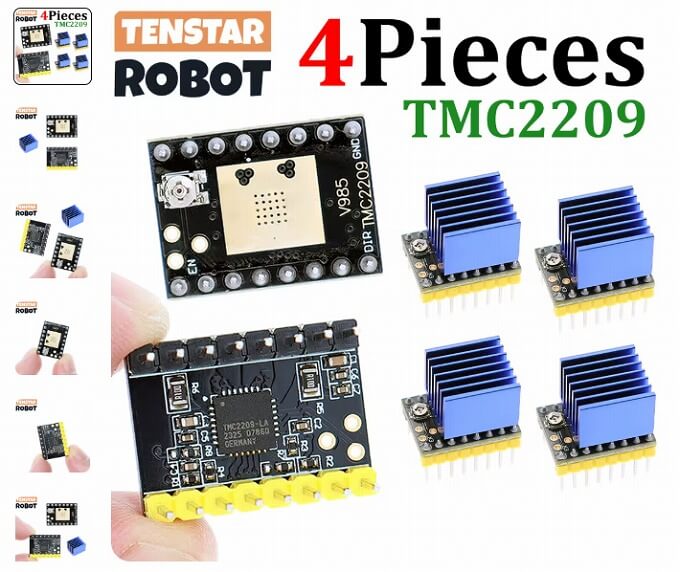

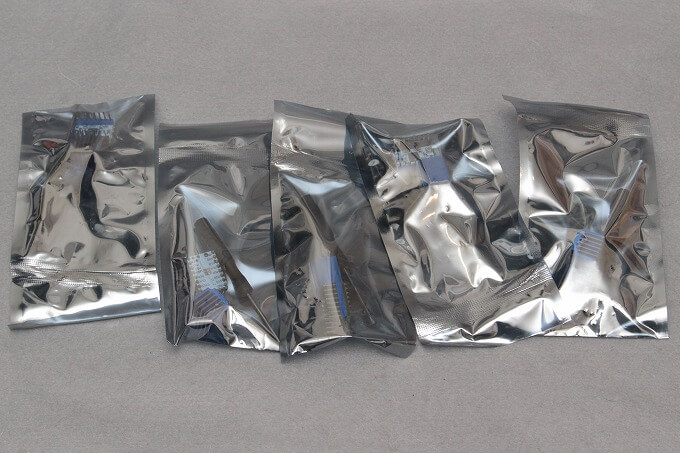

最初に買ったのはTCM2209の方なんですが、理由は4個セットが安かったから。後から5個必要なことに気が付き、1個追加で購入しました。
でも、メーカーが違うみたいだし、大丈夫かな？

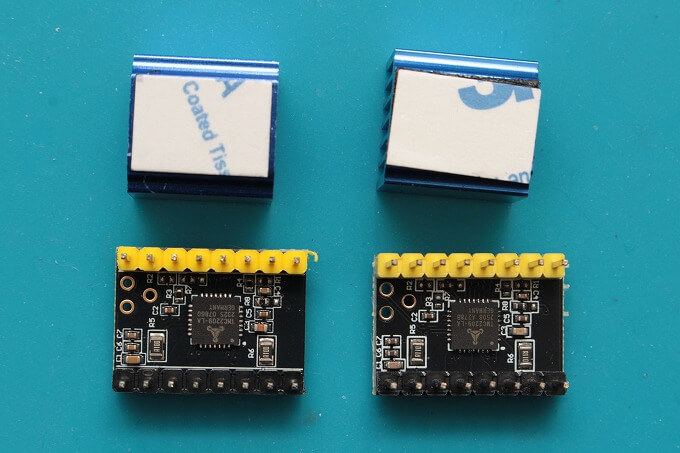

印字が少し違いますが、中身は同じでしょう。多分。

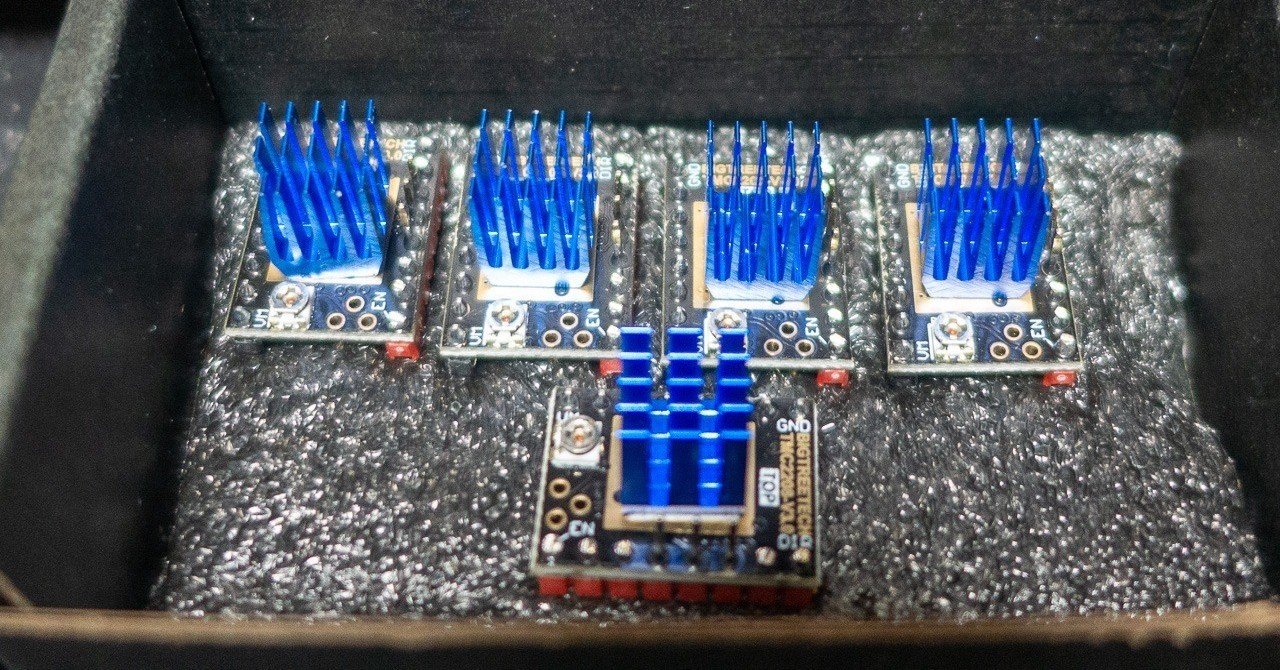

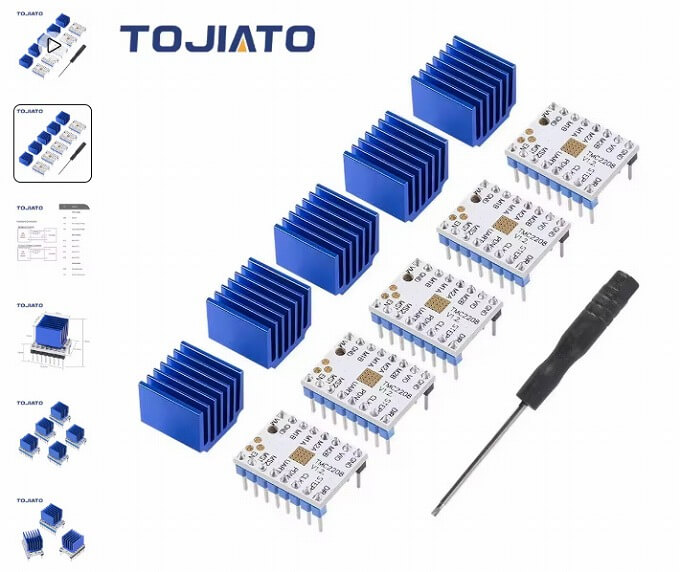

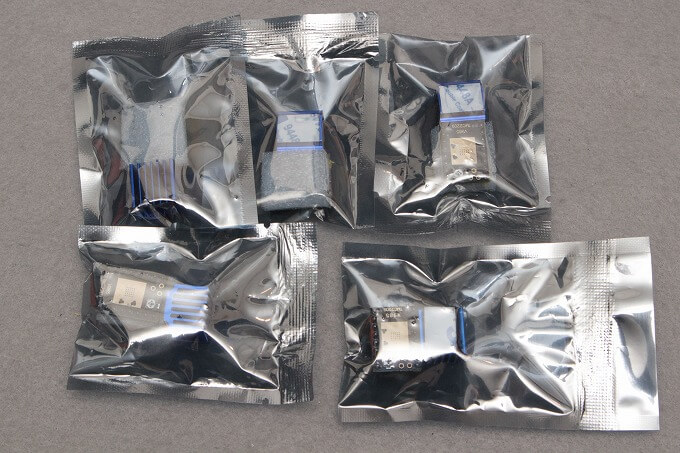

次に買ったのがTCM2208で、こちらは5個セットを買いました。
買った初期バージョンは、電圧調整ネジが底側に付いているので、調整が面倒くさい。（と、買った後から分かりました。）

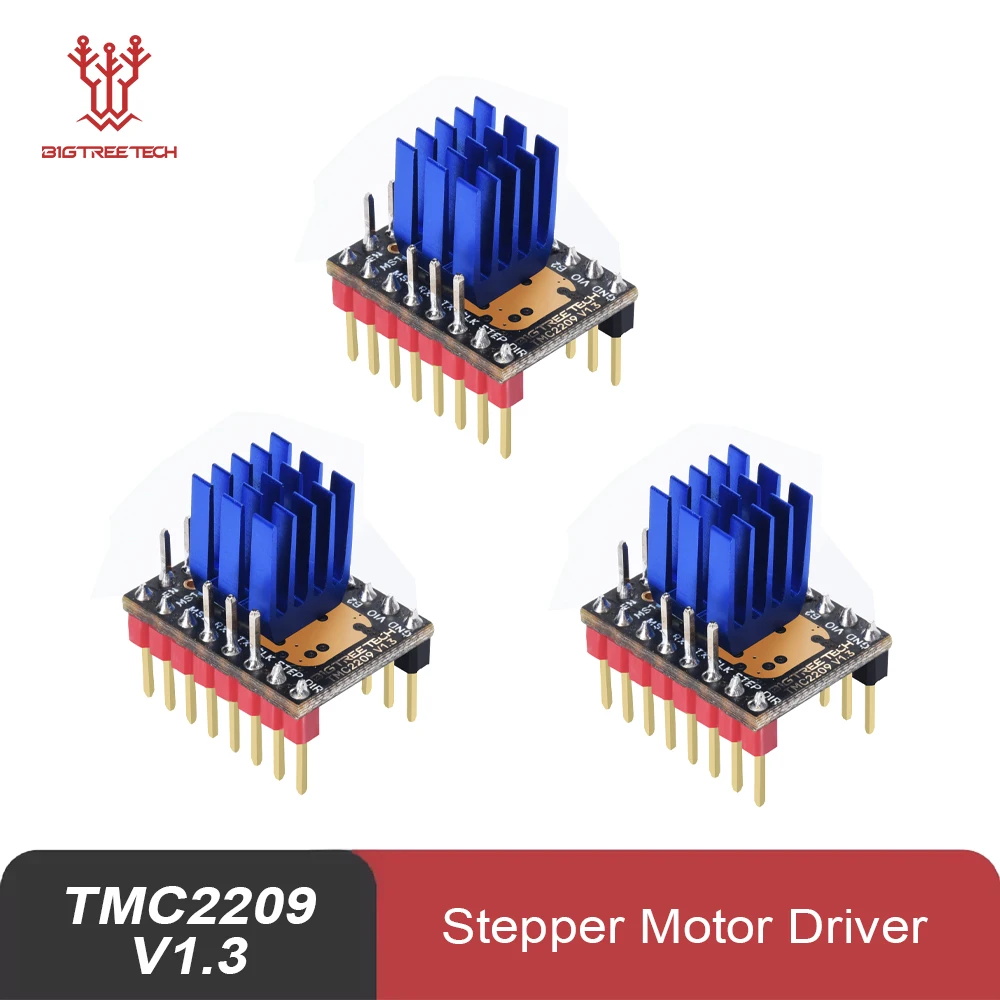

（※ネットの情報では、BIGTREETECHというメーカーが良さそうな感じ。）
取り外し
事前にカスタムファームウェアを作ったdavidramiroさんの所から、WAREを頂戴します。TCM2208と現行A4988で+－が逆な点などが考慮されたファームウェアだそうです。

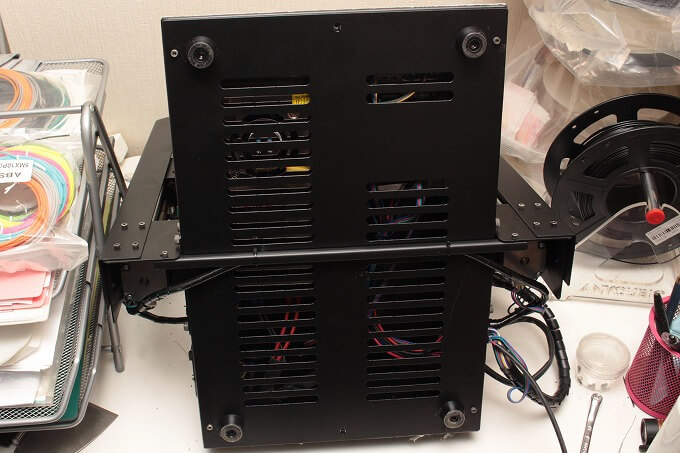

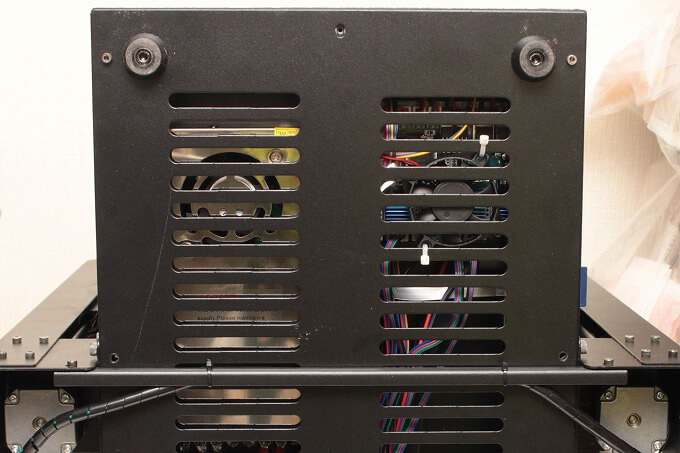

まずは底板を外します。

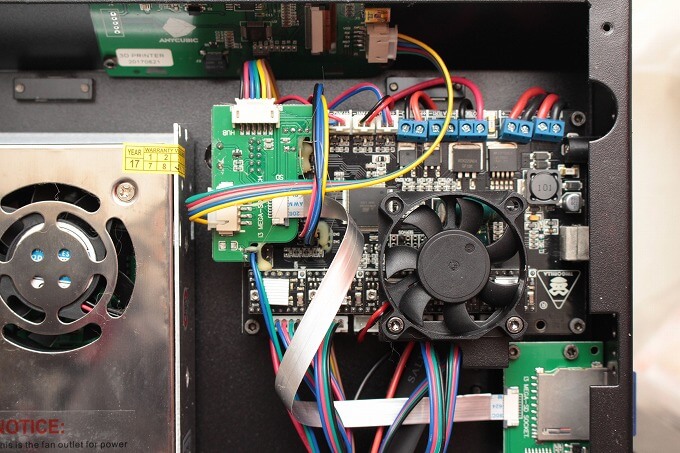

基板上の50mmファンを取り外します。

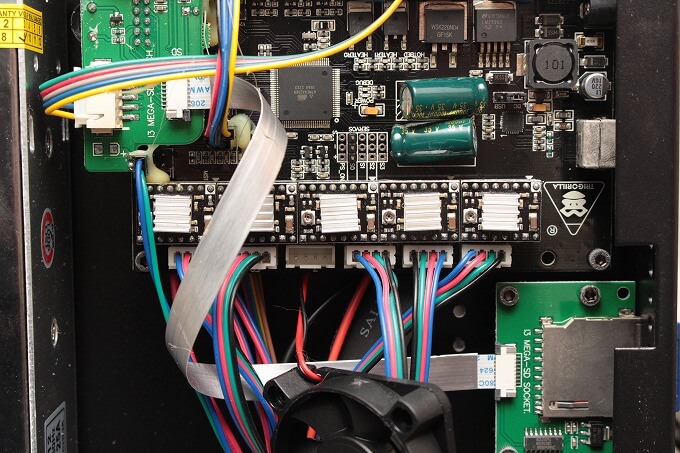

5個のモータードライバーを引っこ抜く。

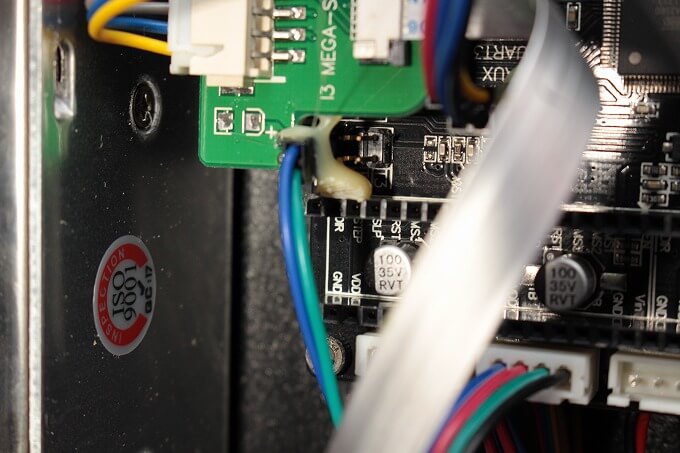

左端のドライバーにホットメルトがくっついていたので、カッターで切りました。
2209に交換失敗
まずはTCM2209の方を取り付けることにしました。

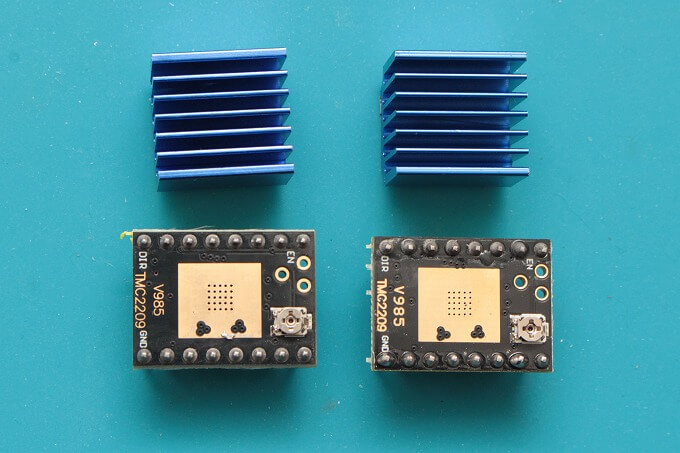

後から買い足した1個（右）はICの数字が違うものの、基板のパターンは同じみたい。
テスター棒の＋をトリマーの頭に当て、－を電源ターミナル右端のマイナスに当て、順番にトリマーを回し→プラスのテスター棒を接触を繰り返し、狙った電圧に合わせます。
ここで大失敗！一番左のドライバーで、トリマを回している時だったか、テスター棒を当てているだったか忘れましたが、金属棒の先端が滑って、下の端子に触れてしまいました。
パチっと鳴った後は、いくら回しても0.2Vより電圧が上がりません氵。
2208に交換
次は2208に交換してみます。またショートさせたらお終いです。今度は慎重に作業します。
よく調べず買った2208はVer.1.2で、半固定抵抗のネジは底側についています。つまりボードに挿したまま電圧調整ができません。なので、嵌めて→テスターを当て→外してトリマーを回し→嵌めて→テスターを当てるの繰り返しです。

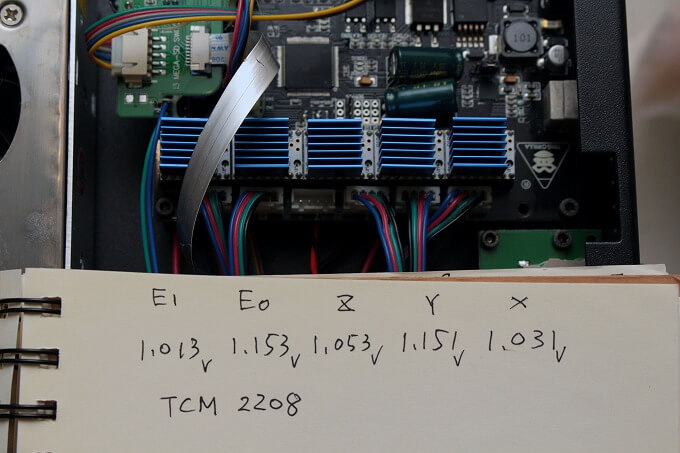

前回、左端の調整に失敗したので、作業がしやすい右端のソケットを使って1個ずつ調整しました。もしかすると、それぞれの電圧は微妙に違ってくるかもしれませんが。

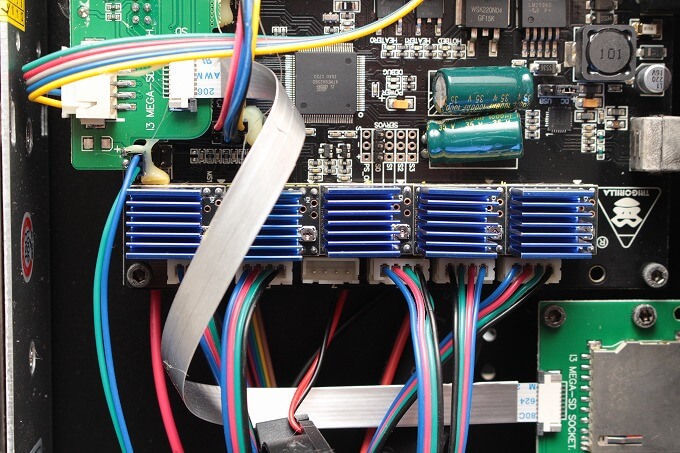

右端のソケットで設定したモータードライバーを所定の位置に差し替えて調整完了。
ヒートシンクが大きくなり、ファンが取付できないため、とりあえず蓋に固定しました。
ファームウェアインスト

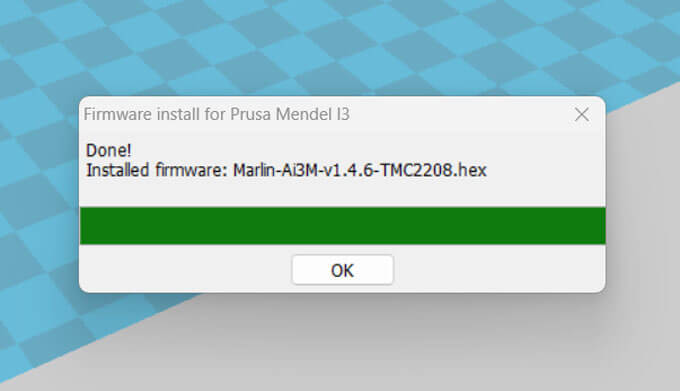

Thingiverseで配布されているWAREをダウンロードして、CURAからインストール。
ポン付けの場合はMarlin-Ai3M-v1.4.6-TCM2208.hexをインストール。reversedというのもあるが、これは既にコネクタをプラス・マイナス逆に改造してある場合に使うらしい。

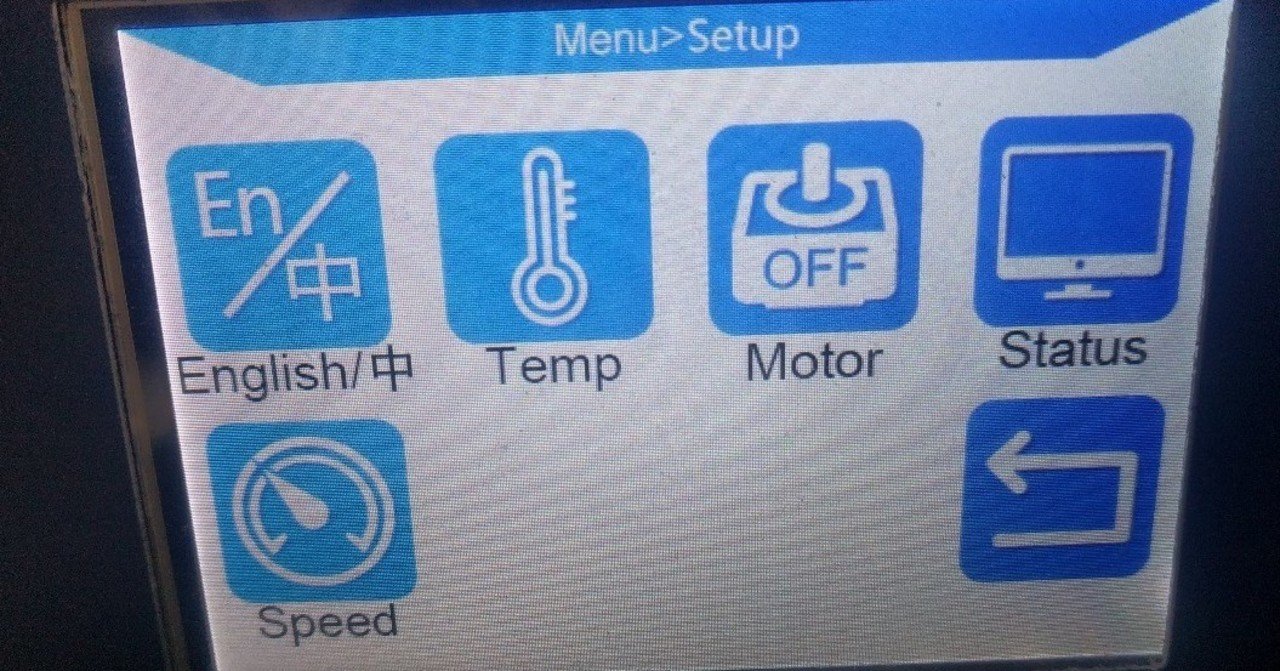

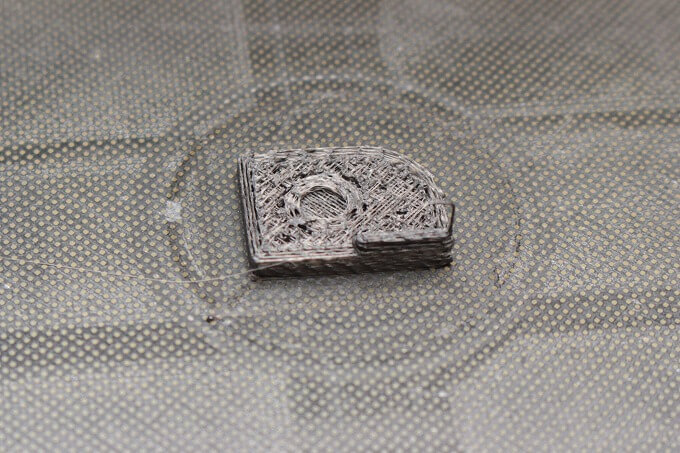

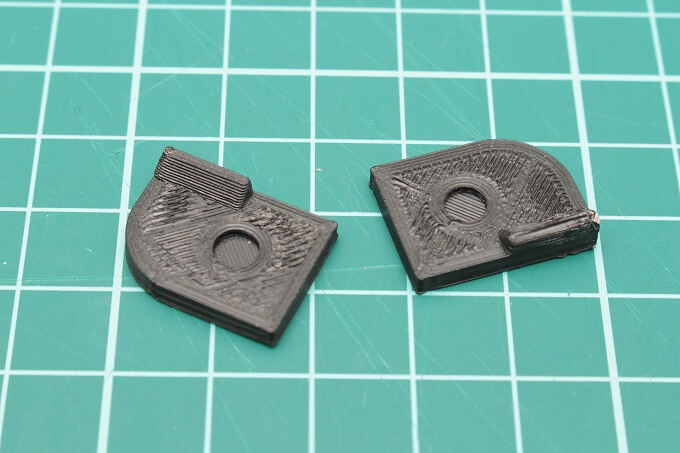

まずはテキトーに作ったテストモデルをプリントしてみると、スカスカ。
Repetier-Hostを使ってG-codeを1行ずつ入力し、エクストルーダーの設定を変更します。
- M502（ファームウェアのデフォルト値を呼び出し）
- M500（念のため初期状態をセーブ）
- M92 E384 （エクストルーダーのモーター設定をMEGAからMEGA-Sに変更）
- M203 E30 （エクストルーダーのモーターの動作をMEGAからMEGA-S用に変更）
- M204 R1500.00 （エクストルーダーの加速度制御をMEGA-S用に変更）
- M500 （変更内容をセーブ）
注）（）内の文字は入力しない。E384は最適値が分かっていれば、それに置き換える。
上出来。あとは、カスタムファームウェアに付属の25ヶ所でベッドの高さを微調整できる機能［メッシュベッドレベリング］で調整すれば完璧です。
騒音は感覚的には30％減といったところ。
モーターの騒音は減ったけど、逆に冷却ファンの音が大きくなった気がするのは錯覚でしょう。そのうち大口径の冷却ファンに交換しようと思っています。
