充電に不具合があるAquos Sense3 liteがあるのですが、これを整備して使えるようにしようと思い、バッテリーを新品に交換していたらコネクタが取れてしまった話です。

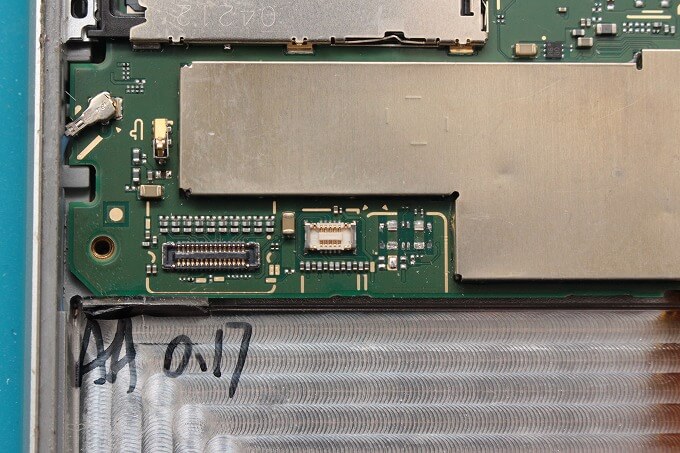

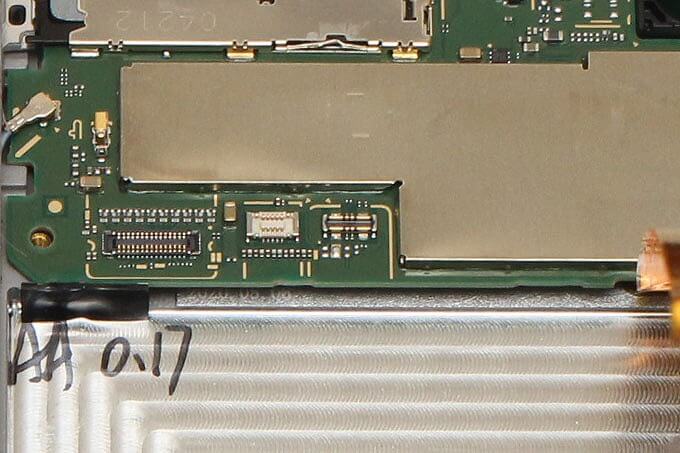

写真中央の部品がバッテリのコネクタ。（取れる前の写真）
経緯
楽天モバイルからタダ同然で入手したAQUOS Sense3 liteを4年ほど使った頃、互換バッテリーを買って、自分で交換しました。
楽天モバイルのSH-RM12

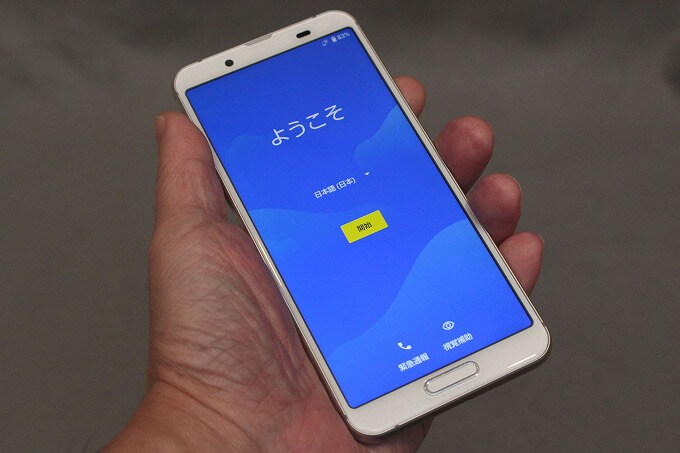

新品バッテリーに交換完了。ですが、1年でバッテリーが膨らんでお釈迦となりました。
再度新品バッテリーに交換。しかし1ヶ月経った頃からバッテリーが50％のまま充電されなくなりました。結局、スマホをAQUOS wish3に買い替えました。
そして、押入れで眠っていたSH-RM12を復活させようと目論んだのですが・・・
部品購入

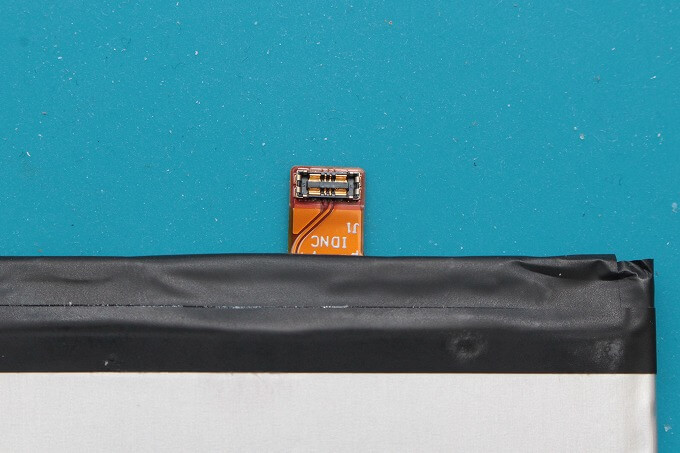

元々スマホに付いていたコネクタの形が分からないので、バッテリ側のコネクタを確認し、コレに合う形のパーツをAliで探すことにしました。
真ん中に2本の線があり、左右に2本ずつ縦に線がある形。

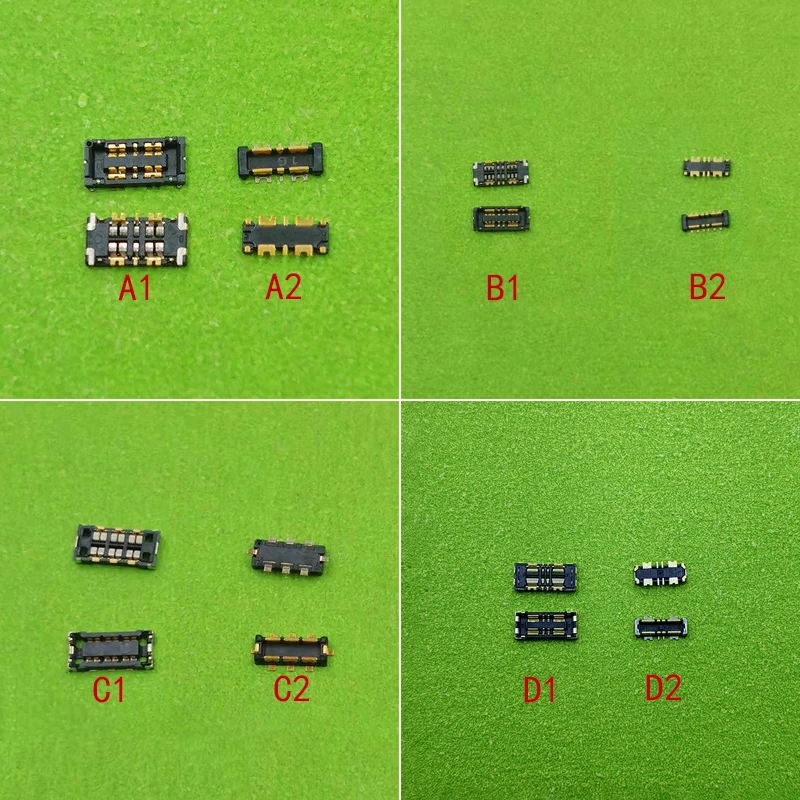

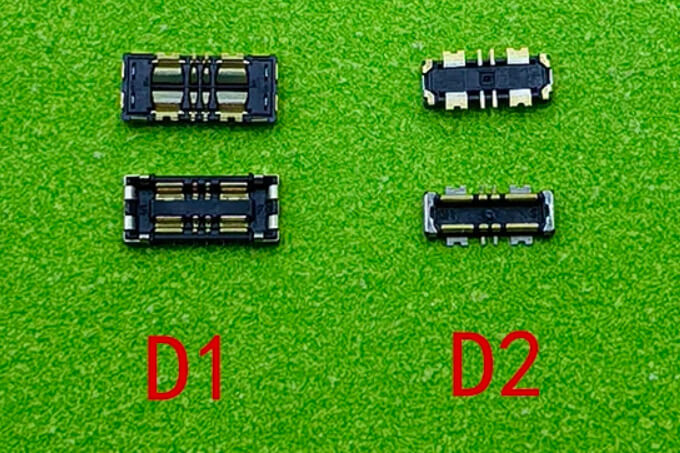

D2を買えば良さそう。

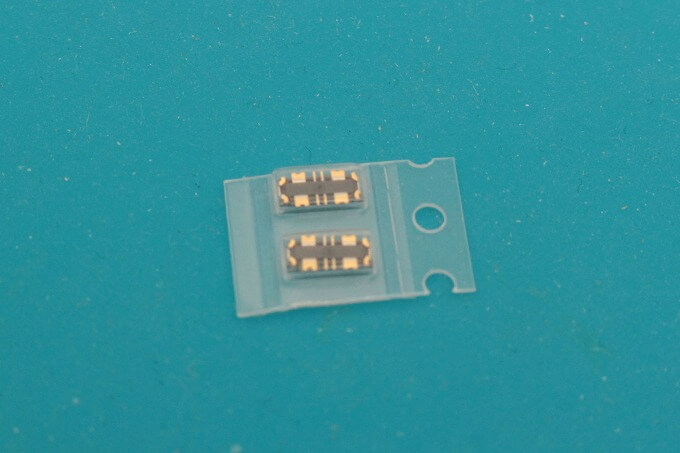

2個で253円、送料212円の合計453円。発注から到着まで50日掛かりました。

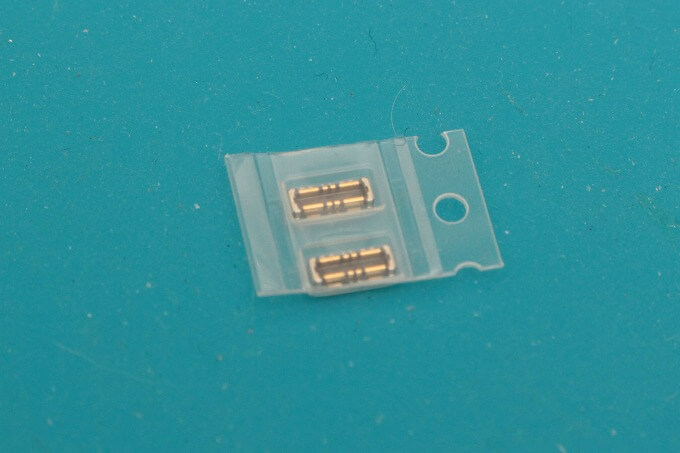

大きさは4mm✕1.5mm程度。こんな小さい部品をハンダ付けできるのか？
交換作業

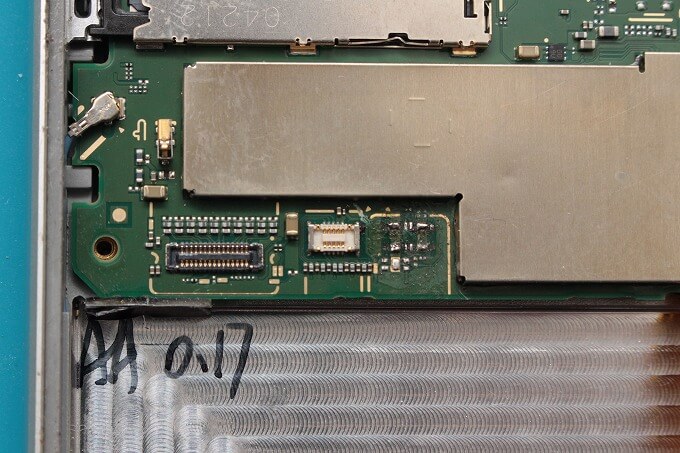

コネクタが取れてしまっています。ここを精密ドライバーでなぞると、上2つのハンダ部分が盛り上がっていています。コネクタの千切れた金属がくっついている感じ。
まずは、この金属をハンダゴテを当てて取り除くことにしました。
何とか金属片を取り外して、呼びハンダを乗せて、さてこれからが本番。

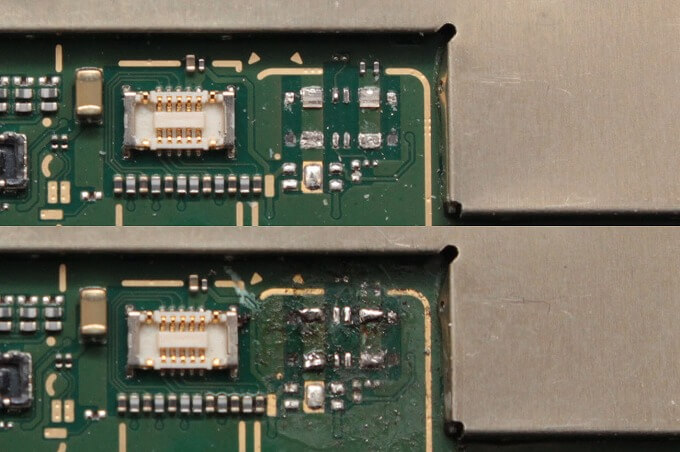

と思ったら、抵抗が取れてるやんけ！
精密ドライバーでガシガシ削っていた時に上まで削り取ってしまったみたい。
このチップ抵抗を付けるのは絶対無理。このスマホの再生は諦めるしかないね。
考察
前回バッテリーを交換した時にコネクターが取れかかっていたのだと思います。それでバッテリーの充電状態が50％から変わらなくなってしまったと推測します。

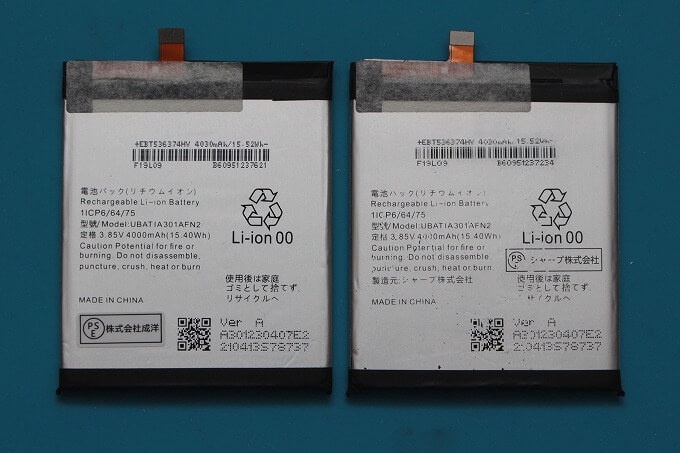

左：1ヶ月しか使っていない新同バッテリー 右：新たに買った新品バッテリー
しかしバッテリーや液晶画面など、使えるパーツを捨てるのはもったいないな。

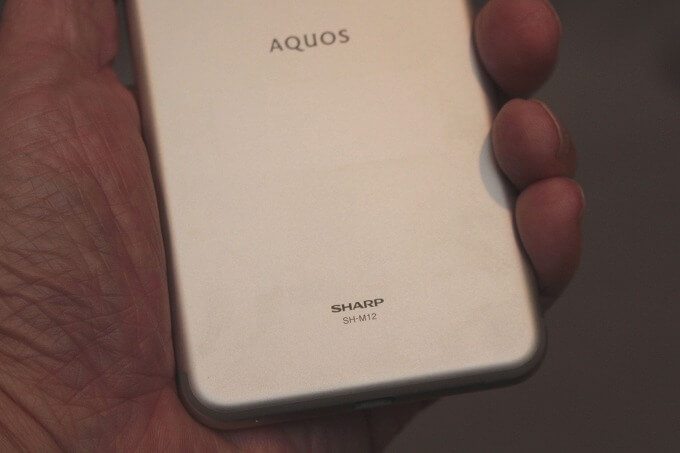

ということで、SIMフリーの同機種SH-M12をオクで買いました。5,000円ほどの品です。
コレを復活させた理由は親に使わせるためです。以前渡していたHUAWEI P10 liteでPayPayが使えなくなったのですが、コレはAndroid11なのであと数年使えそうです。
