デスクトップPCのフロントUSB3.0化3台目。今回はMicroATX用のケースで、スペース的に結構きついので片側のみ3.0に変更しました。
もうUSB2.0を使う気になりません。
現状
15年ぐらい前に買ったMicroATX用のケースです。M/Bはかれこれ4回変えたと思います。現在はASUS P8H77-Mに第3世代のCorei3-3220で動いています。
古いケースなので、フロントUSBは2.0です。（フタは紛失）
フロントカバーを引っ張って外します。
USBポートが基板に平行にハンダ付けされ、それを垂直に取り付けるタイプ。
コネクタはUSBとオーディオ。
USBポート付け替えには、この配線パターンは利用しません。
過去の例
USBポートが基板に対して平行か垂直かで、難易度が変わります。
基板に平行
このタイプは最も簡単です。
足をハンダ付けする孔を開ける位置だけ注意が必要。
ハンダは固定手段であって、電気は流れません。
フロントカバーに垂直に取り付けされる。

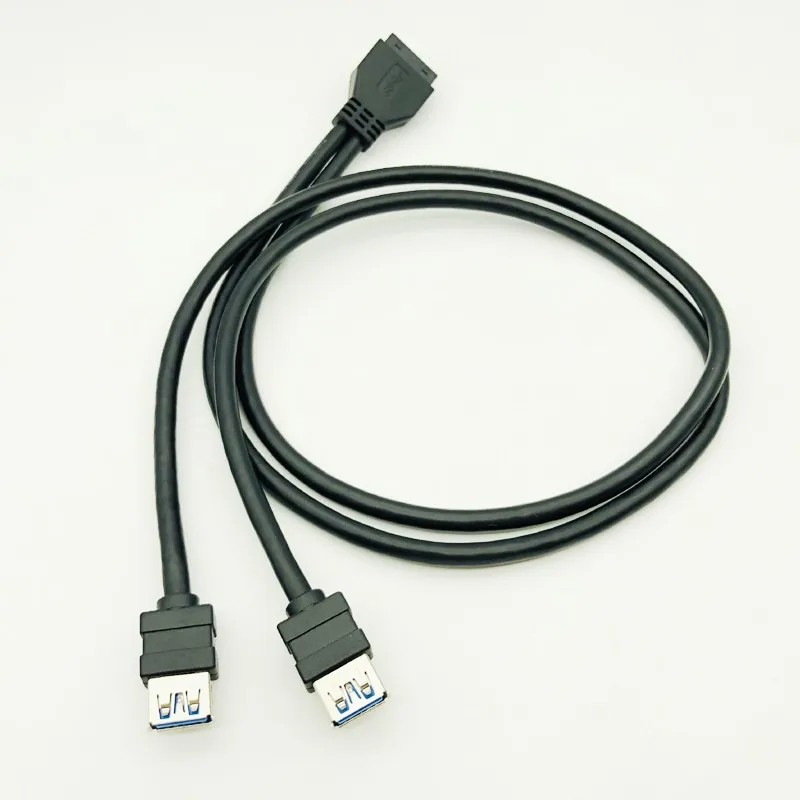

USB3.0ケーブルを使うにはM/B側にUSB3.0用のコネクタがあるのが条件。
基板に垂直
USBポートが基板に立っているタイプ。
まずは不要なポートとコネクタを外します。
基板を切って、垂直に立つように加工しました。
コードはどちらも同じものを使っています。
フロントカバーへの取り付けは簡単。
今回の場合
今回は、基板に平行にポートが付いたタイプなので3.0のストレート型ケーブルを取り付けるのが簡単です。ですが、ケースの奥に壁があり、ストレート型が付けられません。
実際はひっくり返して足が見えない形になります。
L字型なら取り付けできそう。
コネクタを外して、こちらに付けることにします。
右側のポートとコネクタを外したところ。
ハンダ付け完了。
USBポート先端の位置が揃うように注意。
組み立て
隙間を通し、コネクタを挿してM/Bとケーブルを接続します。
この後、基板を樹脂ハウジングの切り欠きを通します。
樹脂ハウジングと基板をネジ止めすれば完成です。（1年前の改造を記事化しました。）
