昨年の秋頃から100均でパワーＬＥＤ付きのライトが手に入るようになりました。このＬＥＤをキャンドゥのハンディトーチに移植しようと思います。

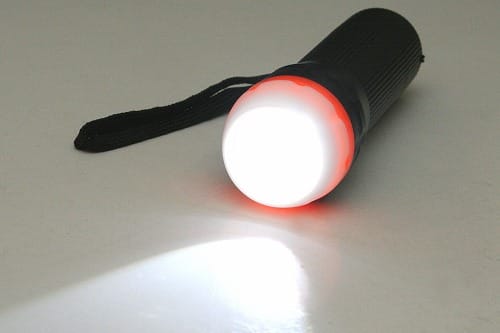

[スーパーLEDズームライト]100円ショップオレンジと100円ハウスレモンで入手しました。
まずはこのＬＥＤの特性を調べてみようと思います。先端の基板はケースのネジを緩めたら簡単に取り外せました。これにテスターを繋いで電流を測ってみます。
発光部が四角いのが特徴。

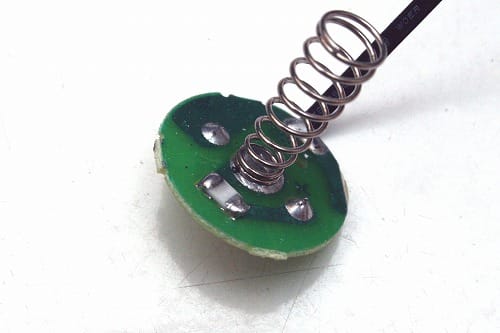

チップ抵抗が付いています。この白いチップは表記無し。

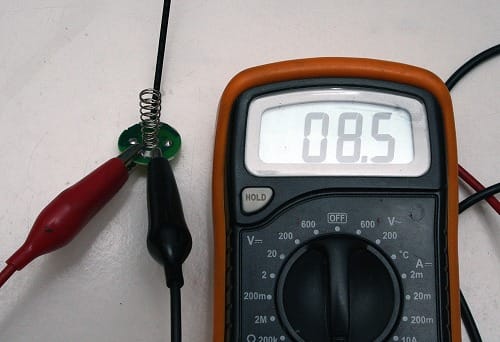

チップ抵抗を測ってみました。値は8.5Ω。

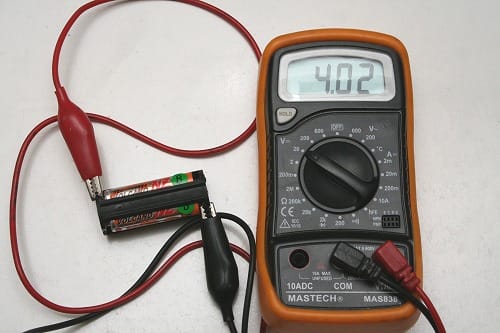

Volcano3本の電圧は4.02Ｖ。

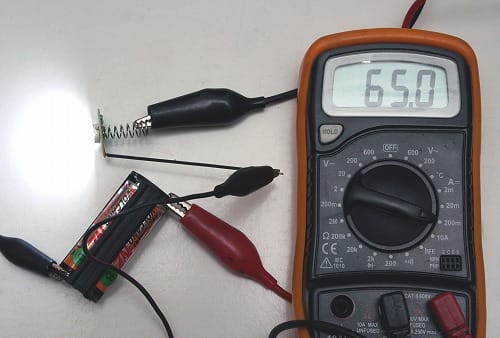

この電池でＬＥＤを点けてみると、電流が65mA。
V=RIから計算すると8.5(Ω)×0.065(A) =0.5525(V)
ということで、Vfは4.02-0.5525=3.4675(V)
3.4675×0.065=0.225(W)
で合ってますよね？
☆☆☆
☆

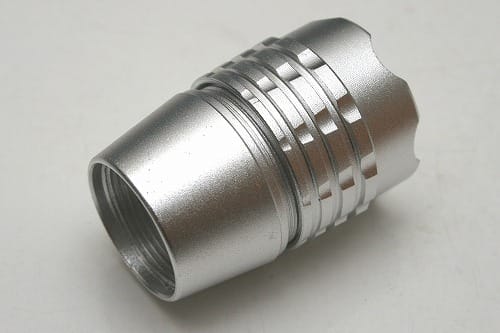

このＬＥＤを先日弄ったキャンドゥのハンディトーチに移植します。

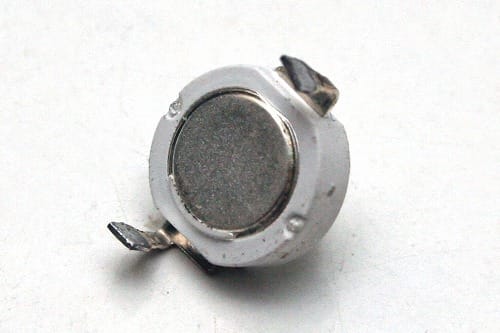

基板から取り外してみると、裏側は金属で、まぎれも無くパワーＬＥＤの形です。

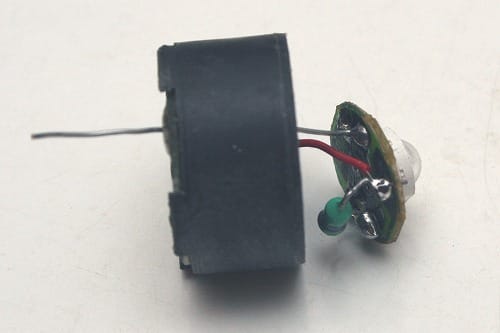

基板に穴を開けてＬＥＤをハンダ付け。配線もハンダ付け完了。
ここで一度チェック。電池2本を繋いでみたら眩しく光りました。
あとはケースに入れるだけなんですが
LEDの白い台の部分の厚み分が影響して、ネジが締まりません。

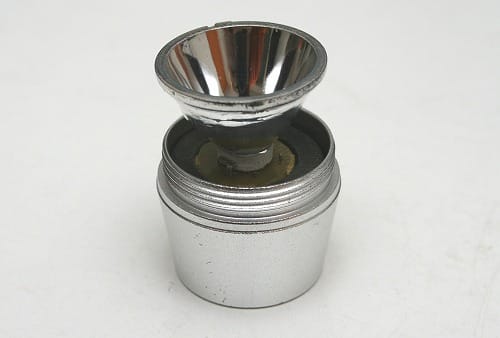

リフレクターの底の部分を削りました。これで2mmぐらい稼げます。

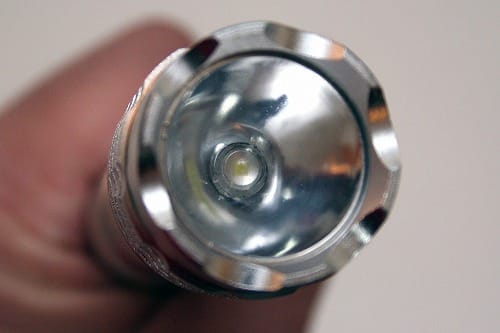

完成。きちっと締まりました。
眩しい！

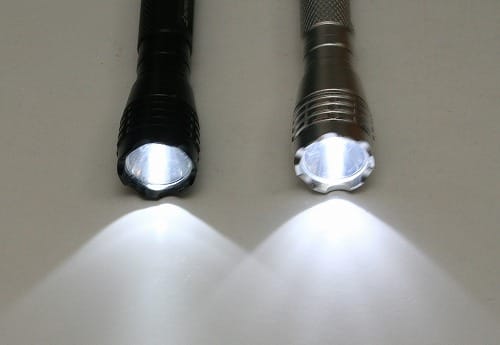

ノーマル（左）と比べてみました。どちらの電池も電圧は3.06Ｖ。
上の写真では右の「スーパーＬＥＤズームライト」のＬＥＤの方が明るいように見えます。近所で手軽にパワーＬＥＤが入手できることはありがたいですね。
(2014-04-14 SS)
