サンドブラストとクラフトロ暴走

良く分からないタイトルですが、サンドブラスト風のプレートを作ろうと、フィルムをクラフトロボでカットしていたら、狂ったような動きをし出したということです。

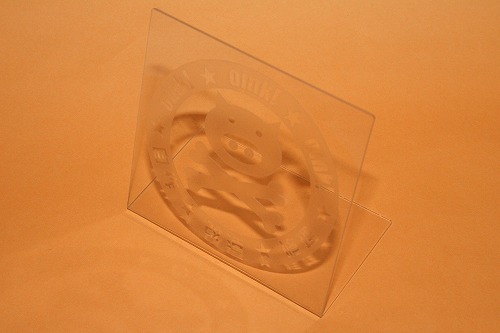

サンドブラスト加工風のプレート

クラフトロボはイラストレーターから直接プラグインで出力できるのですが、おかしな挙動をする時が何度かありました。いきなりデータには無い所を切り始め、同じところを繰り返し行ったり来たり。こうなったら主電源を切る以外に暴走を止める方法はありません。

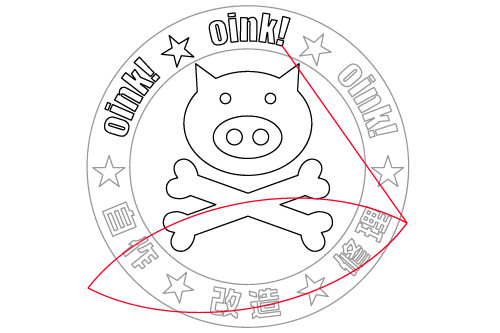

グレーの部分を残していきなり赤線のように動き、円弧を切り続けます。（再現イラスト）

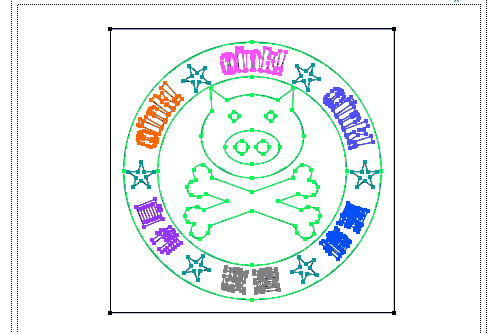

そこでいろいろ試してみました。まずはイラストレーター上でレイヤーを変えて、レイヤーごとに一時停止する方法で出力してみました。こうすることで切る順序を指示できます。

レイヤーを変えてレイヤーごとに一時停止する＞＞＞暴走は止まりません。

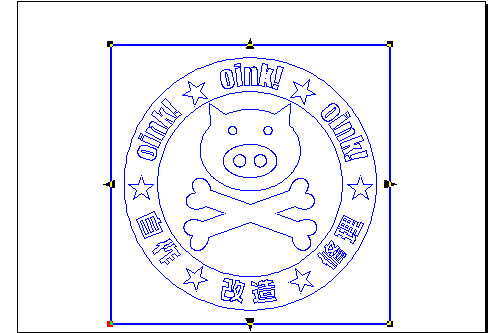

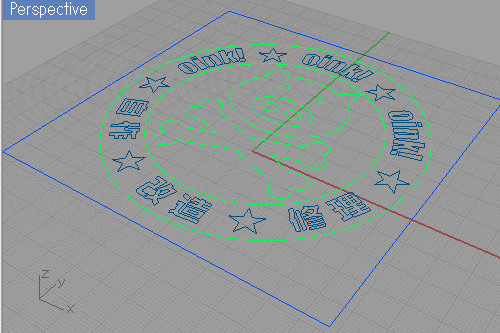

次にaiデータを一旦別のソフトでインポートし、エクスポートしてもう一度イラレで開いてみました。イラレに含まれるカスデータが取れるのではないかとの思ったからです。

aiをインポート、aiでエクスポート＞＞＞暴走は止まりません。

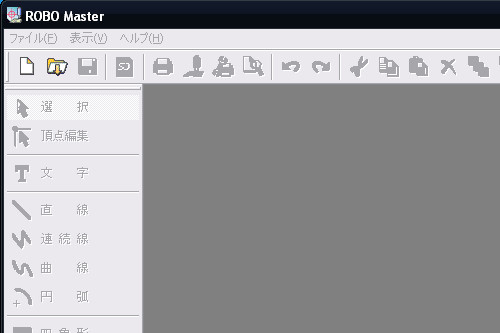

今度はイラストレーターからの出力を諦め、クラフトロボ付属のロボマスターから出力してみることにしました。

DXFでエクスポートして、ロボマスターで開く＞＞＞問題なくカット!

結論：暴走した時は、DXF化し、ロボマスターで開いて出力するのが吉。

出力に掛かる時間はこちらの方が速いような気がします。

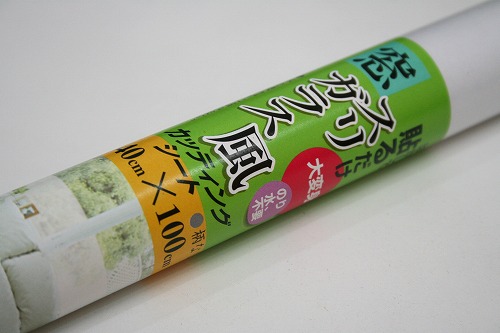

で、話をスリガラス風に戻しますが、素材は100均のガラスに貼る目隠しフィルムです。

チェックなど他のパターン柄もありました。

この看板はMTM07で使いました。その後はお蔵入りです。応用はできそうですね。

イラレからの出力で暴走した時は、ロボマスターから出力してみると良いと思います。

(2012-01-24 SS)
