【調色】廻り縁にLEDテープを付ける【調光】

廻り縁に調光調色できるLEDテープを貼り付けました。

いい感じ!

CCT-LED

Warm WhiteとCool WhiteのSMDが並んでいるLED stripです。2つのLEDの明るさ(電流)を調節することで色温度を自由に変えられます。

DC12Vで動作するタイプです。Aliで5mが800円程度で売ってます。

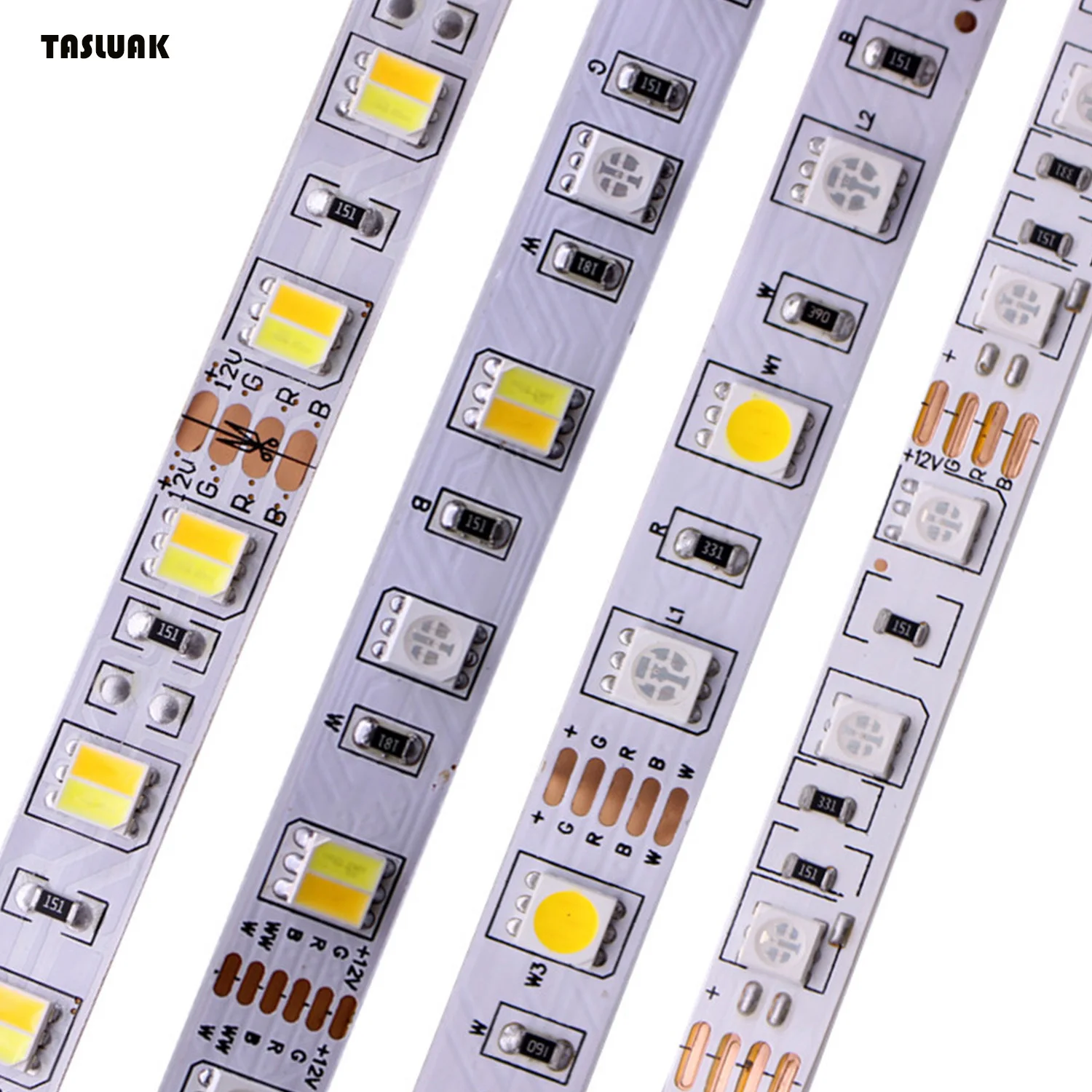

798.0¥ |5 メートル 5050 SMD LED ストリップ RGB RGBW (RGB + 白) RGBWW (RGB + ウォームホワイト) RGBCCT 柔軟な Led ストリングライト 5 メートル/300 Led 12V 24V ホーム|LED Strips| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

「CCTコントローラー」というのをつなげば調光調色が可能になります。

矢印のマークをあわせて繋げます。

ほとんどの製品はDCジャックが5.5×2.1、4pin-メスは両側オスpinを挿して繋げます。

ところが、点かない!Cool Wは調光できるのですが、Warm Wが全く点きません。

その後、コントローラーを色々買ってみました。どの製品も1個$3ぐらいです。

点かない原因が分かりました。要するに4pinの配列が製品によって違うということです。

テスターで調べてみると上の写真、右2個のリモコン(白ケーブル)はAパターンで、左2個のリモコン(黒ケーブル)がBパターンになっていました。

LEDテープの配線がAパターンだったので、白ケーブルのリモコンがそのまま使えます。

別売りのコードを使い、コネクタのピンを差し替えれば簡単に配線を変更できます。

左端と、その隣りのカバーを開けて、接点を精密ドライバーでこじれば抜けます。

265.0¥ 34% OFF|送料無料 5/20/50/100 個/パック 4 ピンオスコネクタケーブルに 10 ミリメートル 4PIN pcb controllケーブル柔軟な 5050 rgb ledストリップ|Connectors| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

配線モール

半透明の配線モールが市販されているので、これをディフューザーとして使うと簡単です。

配線モールはマサル工業 ニュー・エフモール1号半透明 BSFM1HT

モールの上にLEDテープを置いて、点灯チェック。

カバーの有る所と無い所では見え方が全然違います。

施工

モールの裏に両面テープを貼って、廻り縁に貼っていきます。

下側のモールが貼れたら、LEDテープを貼っていきます。

全長約2.5m貼れました。この後、上のカバーをはめ込みます。

時間が経つとモールが剥がれて来るので、この後一旦LEDを剥がして木ネジで留めました。

コントローラーの手前にはON/OFFスイッチと12V電源を繋ぎます。

12V電源は昼間はソーラーからDCDCコンバーターを介して、夜はACアダプターを使います。

点灯

リモコンでON/OFF、明るさ、色温度の選択ができます。

このリモコンが一番使いやすいです。

536.0¥ |ミニrf 17 / 28 キーledストリップrgb/rgbw/rgbww/cct/rgb + cct 4 ピン/5 ピン/6pin ledストリップテープライトDC5 24V|RGB Controlers| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

2700K・3200K・4000K・5000K・5500K・6500Kの6通りの切替と、微調整が可能です。

2700K

5500K

明るさは8段階で調整できます。ACアダプター+ワットチェッカーで測ってみると最小で1W、最大で8Wでした。

まとめ

このLEDテープは明るさは大したこと無いですが、色がイイです。赤みが綺麗です。

798.0¥ |5 メートル 5050 SMD LED ストリップ RGB RGBW (RGB + 白) RGBWW (RGB + ウォームホワイト) RGBCCT 柔軟な Led ストリングライト 5 メートル/300 Led 12V 24V ホーム|LED Strips| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

ただし、ツブツブが見えるので、これから買うならCOB stripがオススメです。

5mm Super Thin COB Strip - Buy 5mm Super Thin COB Strip with free shipping on AliExpress
Quality 5mm Super Thin COB Strip with free worldwide shipping on AliExpress

【メモ】

  • テープLEDはCCTタイプを使えば調色調光が簡単に照明ができる。
  • CCT用コントローラーは4Pin用でも製品によってPin配列に違いがあるので注意。
  • 配線モールはマサル工業 ニュー・エフモール1号半透明 (BSFM1HT)が使える。
  • 配線モールの取り付けは両面テープだけでは弱いので、木ネジを併用した方が良い。
