【検討】カブのヘッドライトをLEDプロジェクタータイプに【改造】

カブのヘッドライトを市販のLEDプロジェクションタイプに変更しようかと検討しています。

写真はシミュレーション。ココが変わると25年前のカブも新しい感じがしてきます。

改造の狙い

3年前に作ったLEDバルブはハロゲンよりも明るく、非常に満足しているのですが

カブ 15WファンレスLEDバルブ完成!
自作したカブ用LEDヘッドライトバルブのパワーアップ版が完成しました。 CREEのXML-T6からXHP50に交換。10Wから15Wにパワーアップしました。 これまでの流れ カブのライトハウジングは狭く、ファン付きLEDバ...

「プロジェクターLEDヘッドライト」というかっこいいライトの存在を知ったのです。

MOVOTOR 5.75インチ ハーレー ledヘッドライトダイナローライダー スポーツスター ヘッドライト ホワイトDRL Hi/Loビーム ブラック 1個 一年保証付き
MOVOTOR 5.75インチ ハーレー ledヘッドライトダイナローライダー スポーツスター ヘッドライト ホワイトDRL Hi/Loビーム ブラック 1個 一年保証付きが車&バイクストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

私が知らなかっただけですが、5年ぐらい前からこういうライトは売られていたんですね。こういう汎用品を加工してカブに取り付けて、イメチェンしたいと考えています。

イメージ

現在は純正のヘッドライトASSYに自作のCree15W-LEDバルブ(ファンレス)を付けています。

外から見ると、LEDというのは全く分かりません。

こんな感じになると未来的な雰囲気が出てきます。(フォトショップチューン)イカリングがポジションランプとなれば、イイ感じじゃないでしょうか。

自分らしく暮らしを楽しむ、あなたのカブ。スーパーカブ50 / 110
丸を基調としたやわらかなフォルムと、愛着のわくスタイリング。さまざまなシーンで自分らしさを演出する、Honda「スーパーカブ50 / 110」の公式情報ページです。

ちなにみ最新カブのヘッドライトはLEDが上下に分割されたタイプです。

Amazon | NTB(エヌティービー) ヘットライトユニット ホンダ車 スパーカブ50(AA09)/スーパーカブ110(JA44)/クロスカブ50(AA06)/クロスカブ110(JA45)など LLH-32 | ヘッドライト | 車&バイク
NTB(エヌティービー) ヘットライトユニット ホンダ車 スパーカブ50(AA09)/スーパーカブ110(JA44)/クロスカブ50(AA06)/クロスカブ110(JA45)など LLH-32がヘッドライトストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)...

カブ用の製品は互換品でも20,000円以上します。こんな高い物を付ける気はありません。

市場調査

Aliexpressでこの類いのヘッドライトを探すとワンサカ出てきました。最初に見つけたのは7インチのタイプ。色んな表情があって面白い。

でも、多眼レンズは気持ち悪いかな。

6.5インチというのもありました。





カブのヘッドライトは130mmだから、5インチというのがあると良いのですが、そこまで小さいのは無いみたい。5.75インチというのがHI/LO切替できる一番小さいサイズみたい。

中国直輸入なら2,000円ほどで入手できます。

ちなみに4.5インチというのも見つけたんですが、これはHI/LO切替が無いタイプなのでNG。



日本の購入者のレビューを見てみると

  • レンズ内が曇る
  • 暗い、光軸が合っていない
  • 半年で点かなくなった     など、評価はイマイチ良くない感じです。

Aliで購入

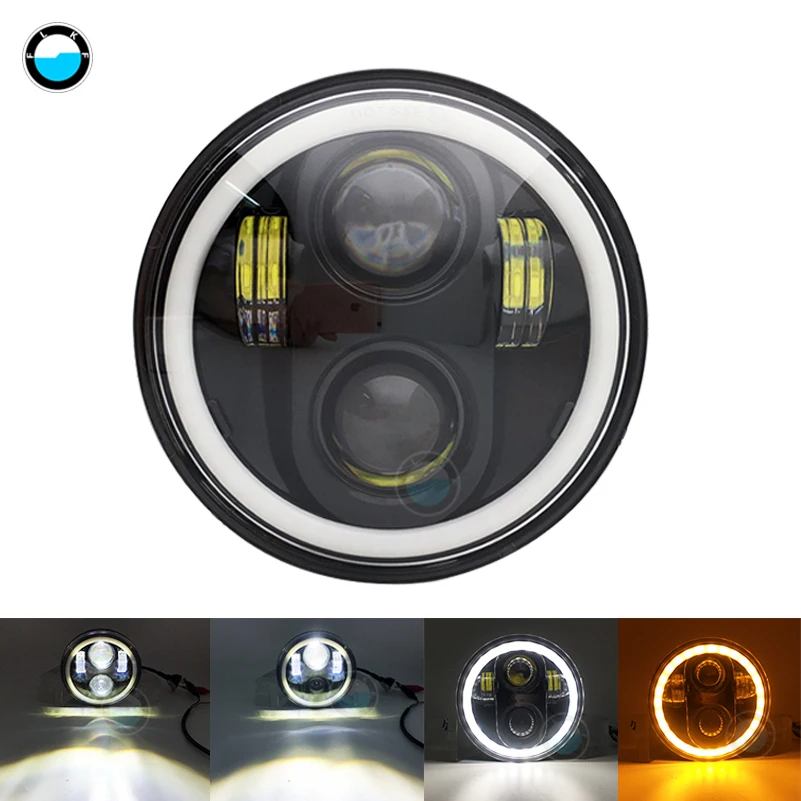

まあでも面白そうなんで、Aliで5.75インチの上下にHi/Loが並んだライトを購入しました。

9.86US $ 36% OFF|5 3/4
Smarter Shopping, Better Living! Aliexpress.com

多分そのままでは入らないので、外側を両頭グラインダーで削って直径を小さくしてはめ込むような改造を想定しています。

あれ?止まっちゃった・・・

年末年始で税関のお休みが原因ならいいのですが・・・神経疲れます。

ちゃんと届いて、改造が上手く行ったら記事にして紹介したいと思っています。
今年もよろしくお願いいたします。

到着しました。

【カブ】LEDプロジェクターヘッドライトが来た【改造】
カブのヘッドライトをプロジェクターヘッドライトに替えるプロジェクトです。カブに合う小径のライトは市販されていないみたいなので、5.75インチを加工して取り付けます。 こんな感じにしたいと思います。(写真はフォトショップによる合...



コメント

  1. ojisan より:

    へえー

    こんなのがあるんですか
    すげぇーの一言ですoink!さんの腕の見せ所ですね
    完成が楽しみです、期待します

    Aliで買い物ができないので、覗き見していいなぁってため息をついてます
    何かメアドがブラックリストに登録されてしまうと、購入不可になるらしいです
    その登録は解除不可みたいなので、新しいメアドをゲットして
    再チャレンジをするしかなさそうです、挑戦をしてみますがどうなるかな
    自信がありません・・・また登録されたりして・・おー恐いです

    • oink! より:

      性能は期待出来ませんが、弄くりベースにするなら十分使えると思います。
      安いんで、グラインダーで切り刻むのも、LEDを交換するもの気持ち的にOKです。
      心配なのはAC/DC変換に今までのものを使って、大電流が出せるのかどうかです。

      メアドがブラックリストに登録されてしまったということなんですか?
      メアドはgmailでもyahooでも簡単に作れるのでイイとして、住所がブラックにされていたら面倒です。まあ、そんなことは無いでしょうけど。
      頑張ってください。

      • sheepfactry より:

        バイクでは無いですが、国際規格品の丸型2灯用ヘッドライトはジープ用が流用出来るらしいです。
        多分アメリカ人だと思うのですが、NAロードスターのヘッドライトをハロゲンからLEDに替えてる動画がYouTubeにアップされてます。

        • oink! より:

          アメリカだとフラッシュライトをヘッドライト代わりにしても咎められないって聞きました。サイズさえ合えば何でもOKなんじゃないでしょうか。

  2. K より:

    カットラインってどうなってるんですかね~?
    右側通行用だったら使えませんね

    • oink! より:

      多分カットライン用のシェードとかは付いてないでしょうね。
      でも、そのまま車検に通ったという書き込みがあったので、どうでしょうね?
      もっともカブ用のハロゲンバルブは元々シェードが無いPH7なので、問題ないと思います。

  3. OGEONE より:

    oink!さん、こんばんは。OGEONEです。
    私はスーパーカブ110(JA07)に乗っています。私も全く同じタイミングで同じヘッドライトに交換しようと思っていたので参考にさせて頂きたいと思っていたのですが、私の方が先に品物が到着したため交換実施しました。
    https://minkara.carview.co.jp/userid/2720977/blog/

    LED電源をACCから取ってリレーを取付け常時側をDRLにして、スイッチでリレーに切替え電源を流してLEDに点灯する様にしました。途中色々失敗しながら何とか完成しました。ただし、LEDが思いのほか上向きになってしまったので修正が必要になりました。光軸調整機構が無いのでヘッドライトを固定したグルーガンを全部外して付け直しになります。基本夜乗らないのでしばらくそのままにしておきます。

    • oink! より:

      いいですね!
      まんま私がイメージしている感じです。
      6.5インチがそのまま使えるのは羨ましいです。
      イカリングはテールランプと同じようにDCラインから12Vを引っ張って来ようと思っています。法律的には、ヘッドライトと一緒に点灯はダメなんですか。夜になってDRLの消し忘れっていうのが起こりそうな気もします。(その程度で捕まるとも思えませんが。)それ以前に130mmのハウジングにイカリングが収まらない可能性が高いです。
      私の荷物はその後再送してもらったのですが、現在フライト出発のまま止まっています。やられたんじゃないかと不安感が高まっています。
      レポートありがとうございました。実際に取り付ける時にまたじっくり見させていただきます。
