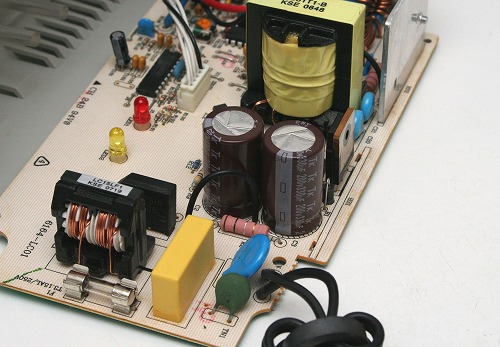

充電器修理の続きです。まずはヒートシンクを外して、怪しい部品を外してみました。外してはみたものの、品番が書いていないので注文できません。困った・・
MOSFET（2SK2654）の両脇の部品（B1、B2）って何なんでしょ？
テスターでダイオードチェックをしてみると、ヒートシンク下に隠れているMOSFETとその周辺のダイオードがイカれているような感じです。まずは取り外して単体でチェックしてみることにしました。

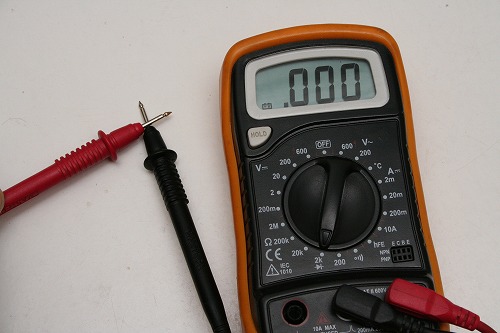

テスターのダイオードマークの所でチェック。ショートしてたら0Vというのは理解できました。

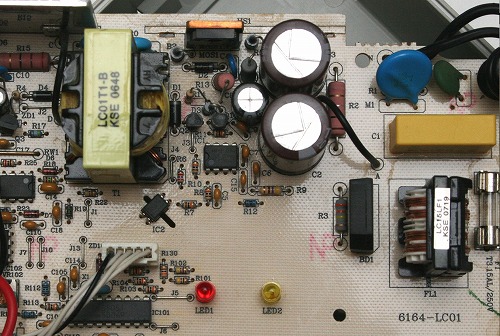

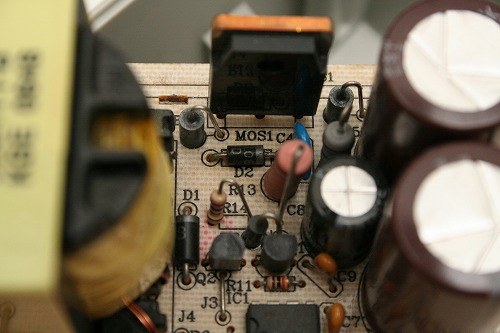

問題のありそうな部品はこの辺りにあります。

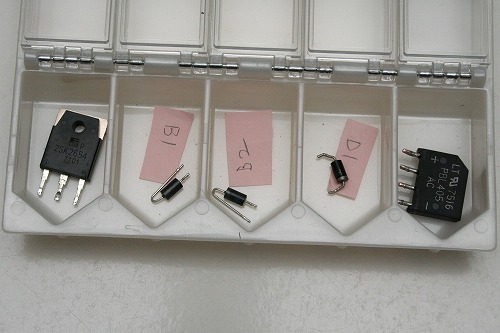

MOS1とその脇のB1とB2、左のD1が0Vと表示されたので、外してみます。
やはり両方向0Vでした。ただしブリッジダイオードは正常、壊れていませんでした。
D1はルーペでみるとHER208MXDと書いてありました。

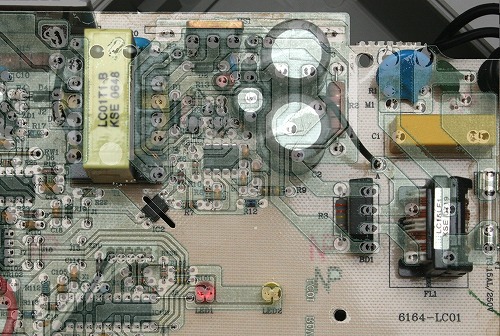

ちょっと分かりにくいですね。

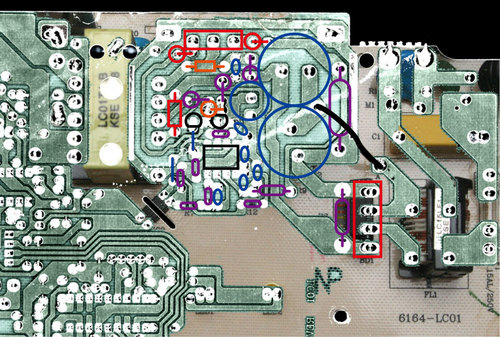

赤い線が取り外した部品です。オレンジはテスターで異常なしだったダイオード。
青はコンデンサ、紫は抵抗。この図で回路が読める方、尊敬します。
上のMOSFETの両隣に付いているB1、B2というのが何なのか分かりませんか？
クレクレですいません。
※パワーMOSFETとダイオードを発注しました。この2つを換えたら直るのか？結果はまた新しく記事にしてお知らせします。（’14.11.14追記）
(2014-11-10 SS)
