HDD用ACアダプタの修理

外付けHDD用のACアダプターが過電流で焼けてしまいました。イレギュラーな使い方をしたのが原因なのは分かっているのですが・・・。

焦げた匂いと共に、電源ランプが消え、お亡くなりになりました。

このACアダプターはminiDIN6pinのコネクタから12Vと5Vを出力する、HDDケース用でよくあるタイプです。定格電流は12V、5V共に1.5A。先日、これを中古で買った別のHDDケースに挿して試したのが間違いでした。コネクタの配線がプラス・マイナス逆だった模様。

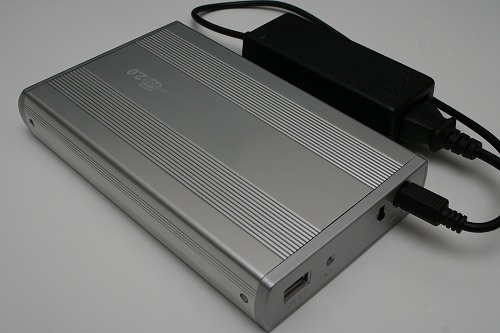

壊れたACアダプタとHDDケース(正しい組み合わせ)

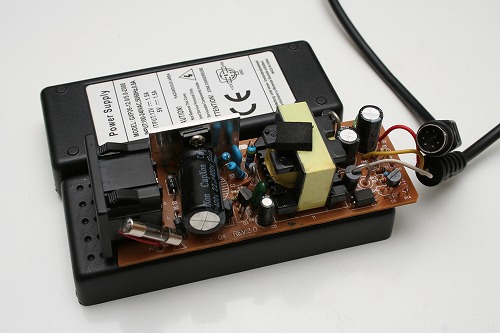

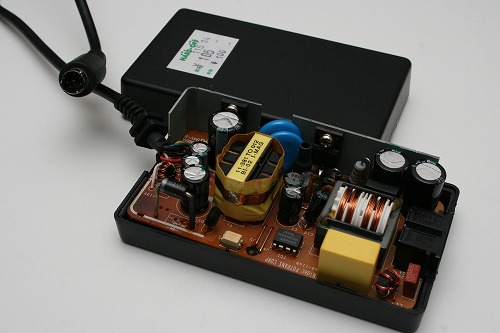

ACアダプタのケースを開けて基板を見てみると、リード付きヒューズが切れているのが確認できました。他には焼けた跡が無かったので、同じ容量(2A)ヒューズにリード線をハンダ付けした後、溶断したヒューズと交換しました。

コンセントを挿すと・・・「バチッ」とトランジスタが燃えました。

焼けたトランジスタとヒューズを外し、もう一度新しいものに交換しました。トランジスタは100円ラジオに同じ[S9014]が使われていたので、これを移植しました。

さて、神様にお願いした後コンセントを挿すと・・・また同じトランジスタから火を噴きました。

どうやら、他の部品もショートしているようです。こういう場合考えられる不良箇所ってどこなんでしょ?原因を調べて、部品を揃えるよりも、別のACアダプターを買ったほうが早そうだ。そう思って使えそうなジャンクACアダプターを買ってきました。この手のミニDIN付きのって、新品ではどこにも売っていないようですね。

ハードオフで見つけたのはCD-RW用。定格電流は5Vは1.5Aだが、12Vは1A。



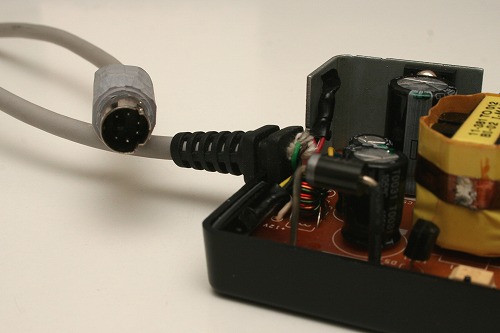

一緒に買ったPS/2のケーブルを切って削って、配線を変更して完成。

しかし12V側が10V位しか出ていない・・・・・。

HDDケースにつないでスイッチを入れても、HDDは回りませんでした。しかも内蔵しているMaxtorのHDDは、1.5Aぐらいの電流が流れるとのこと。となると、この1AのACアダプタでは厳しそうです。(このACアダプターの利用は諦めました。)

良く考えたらACアダプタを使うよりもPC内部電源から電力を供給できれば、そっちのほうが便利そう。ACアダプタが必要な時は他のHDDケースと共用で使えれば十分だし。
現在この接続ケーブルを検討中です。          つづく・・・
