【Epson】フラットベッドスキャナーの修理【GT-9400UF】

20年ぐらい前に買ったEpsonのフラットベッドスキャナーGT-9400UFを使っていますが、先日キャリッジが移動している時にバキバキっと音がして、動かなくなってしまいました。

とうとう御臨終か?

状況

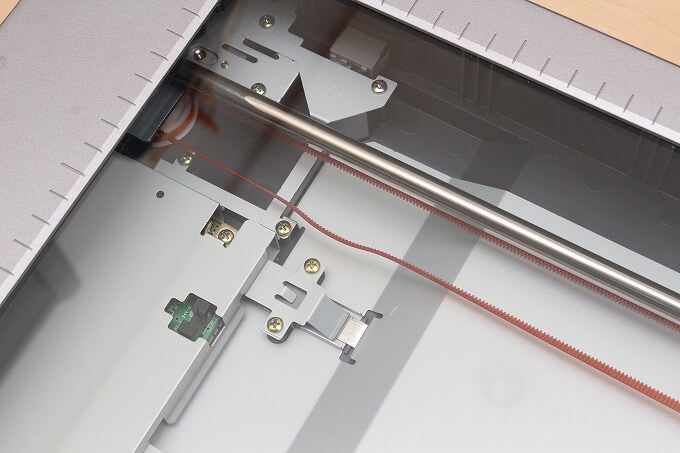

ガラス面から中を覗くとベルトが外れたか、ユルユルになっている感じです。

ベルトにテンションが掛かっていません。



20年間よく頑張った。直せるかどうか分からないけど、とりあえず分解してみよう。

分解

ベッドの上、後ろ側のフタを挿す角穴の奥にあるネジを外します。

前側は爪が噛んでいるので、前方向にスライドすれば上のケースが外せます。

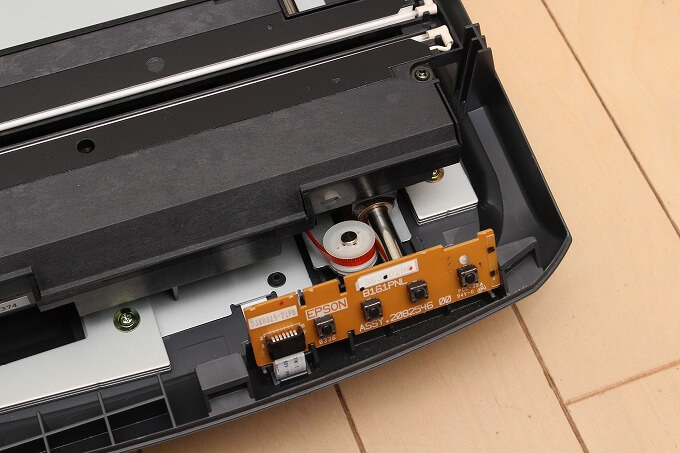

ガラスと一体の上側ケースを外した状態。

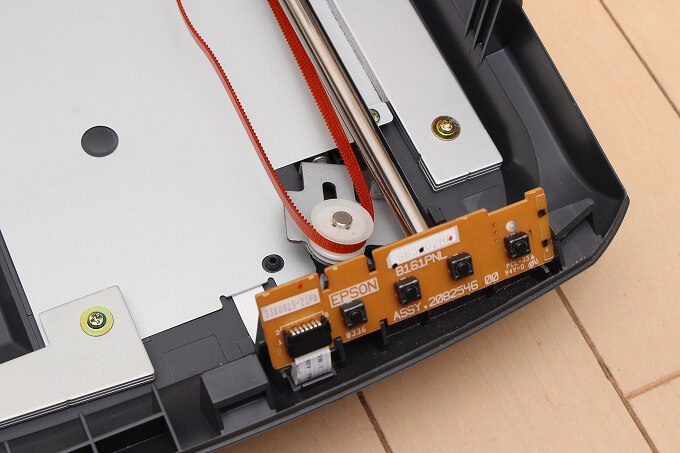

ベルトのプーリーが傾いています。



キャリッジを手で持って後ろに移動してみると、板金部品が外れてしまっています。



バネでテンションを掛けているのですが、板金を押さえている爪が片方折れていました。

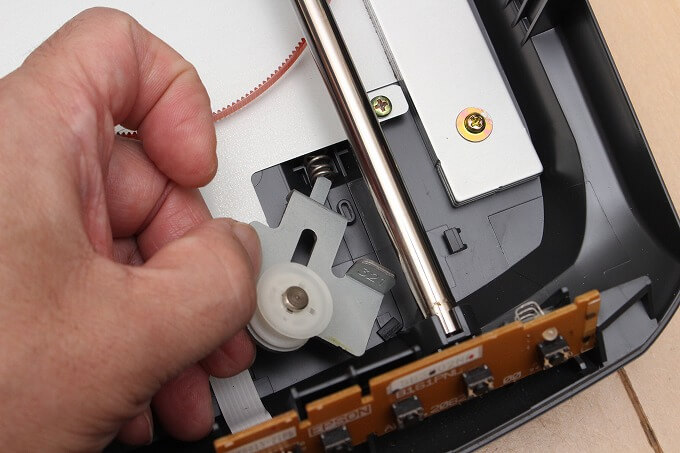

一旦、板金とプーリーのASSYを押しバネから引き抜いて取り外します。



折れた爪の欠片が残っていました。

修理方法

元のように爪を作ります。

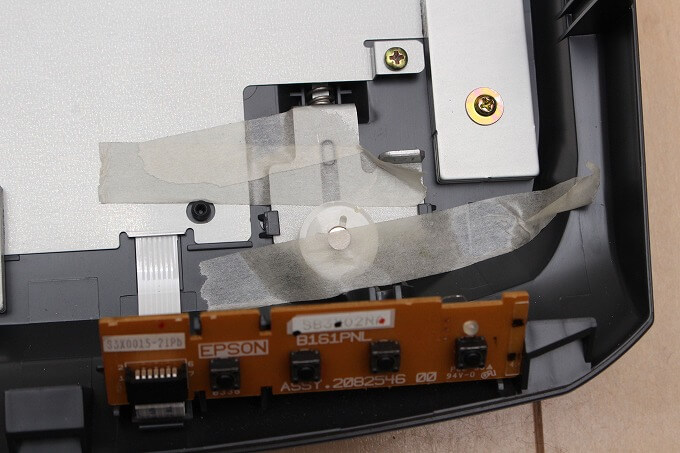

まずは板金が持ち上がらないようにマスキングテープで押さえ



折れた爪の欠片を二塩化メチレンで接着。

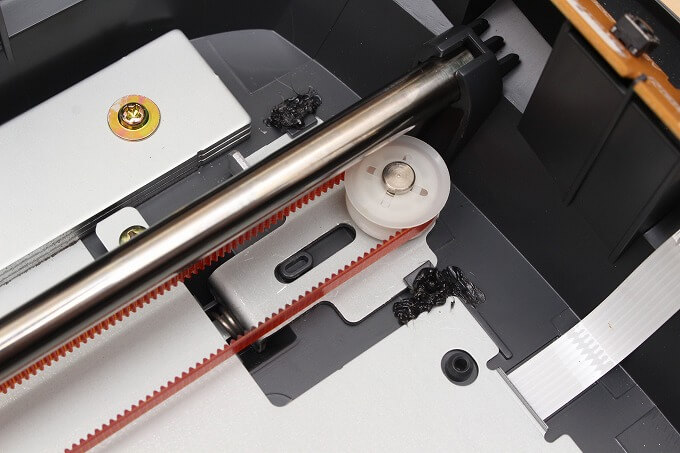

さらに3DペンでABSを盛って強化することにしました。



見た目はアレですが、ここまで盛れば大丈夫でしょう。



あとは元通りに組み直します。



せっかくの機会なので白っぽく汚れたガラスの内側を磨いてから組みました。スキャン画像もきれいになりました。あと5年は使いたい。(満足度:85)
