【2021】電話機子機のバッテリー作り【スポット溶接】

固定電話子機で通話中にバッテリー切れを起こすようになりました。ピピピと警告音が鳴ったと思ったら、ブチって切れてしまいます。

バッテリーが寿命のようです。前回100均の二水でバッテリーパックを作ったのですが、いつの間にか7年も経っていました。

ReVOLTESで作る

ダイソーでReVOLTESを買ってきました。電池パック2個分、単4が6本です。

Volcanoよりも性能が良い気がするんですよね。多分気のせいだと思いますが。

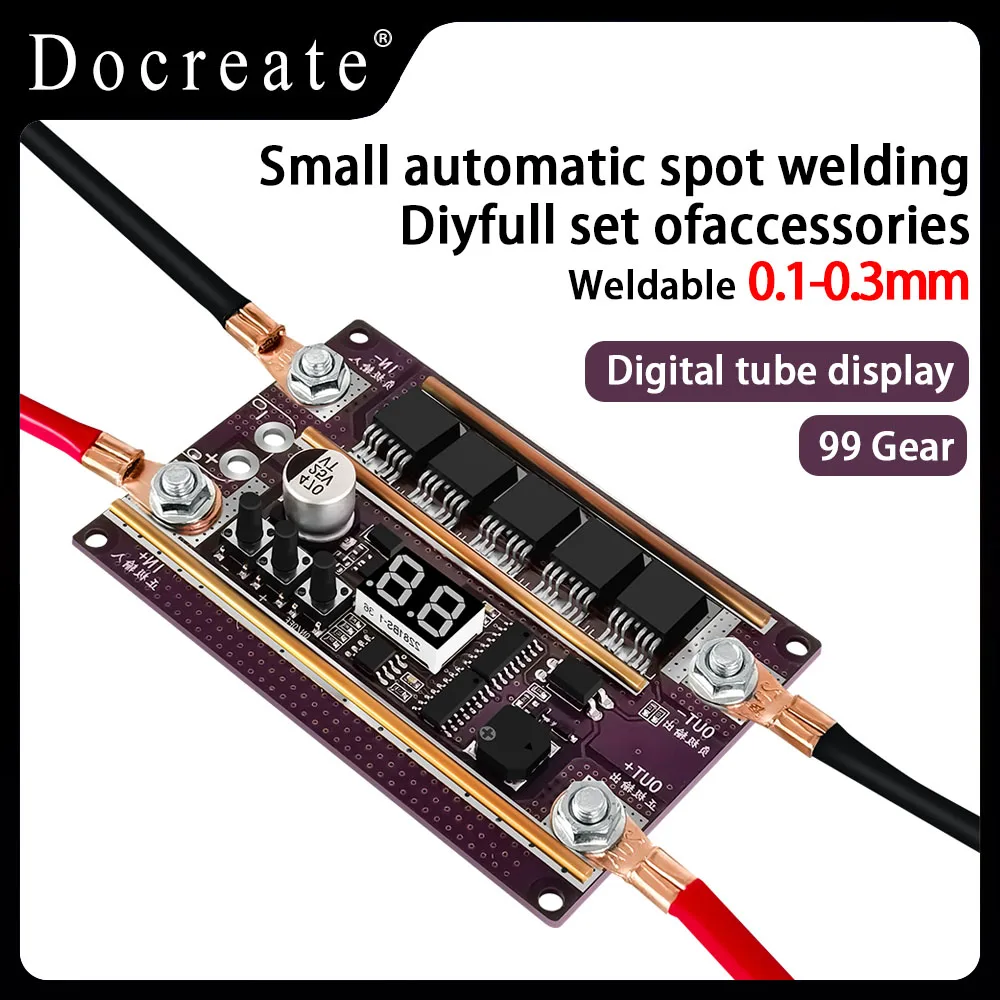

そして今回はポータブルスポット溶接機で作ります。

バッテリーは61AhのBMW用を使います。

パワーは色々試した結果、30Eで。

ニッケルのリボンは0.12mmを使います。

先に電池をエポキシ接着剤で3本くっつけてからタブを溶接しました。

プラス側は間隔が狭いためか、パワーが強く、リボンが溶け気味です。

反対側も溶接完了。

電圧を測ってみると、3.82V。充電前なので正常値です。

もうひとつの方は3.81V。0.01V低い値です。

旧電池のコード流用

続いてコード、コネクターを取り付けます。

純正の電池パックに付いていたコネクターをもう一度流用します。

タブに呼びハンダしてからコードをハンダ付けします。

そして物干しさおカバー(8年前に買ったけど全然減らない)でカバーします。

電池パック2つ完成。

動作確認OKです。あとは日付を設定し直せば、全て完了です。

まとめ

前回7年前に作ったバッテリーパックはハンダ付けで作りましたが、7年使えたということは作成時の熱による劣化は無かったんだと思います。でもバッテリーパック作りはスポット溶接機の方が安心です。(Li-ionの場合は特に)このスポット溶接機は「すぐ壊れた」「ゴミ」という声が多く聞こえてきますが、私のは今の所問題なく使えています。
