12V型懐中電灯が更にパワーアップしました。今度はE27LED電球の光源を使いました。
全光束460lm。今までのLEDライトとは次元が違う明るさです。
懐中電灯本体は3年ほど前にホームセンターで398円で買ったモノですが、光源を豆電球からLEDに交換しています。そのLEDがパワーアップして今回が3作目となります。

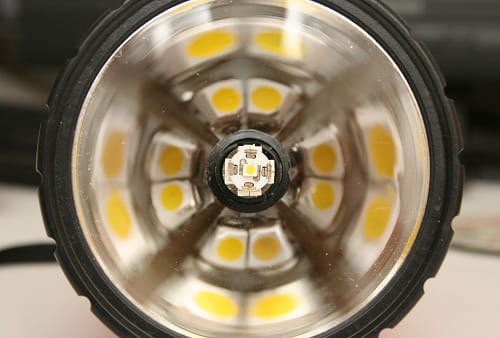

1号機は25-SMD。電球色なのであまり明るくありませんでした。 （詳細記事はこちら）

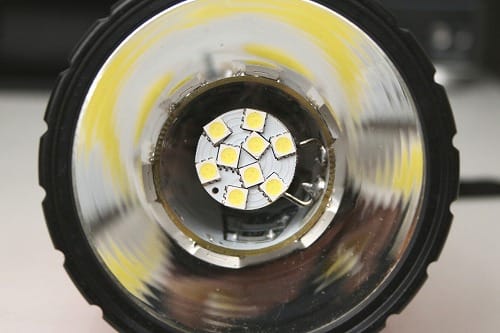

明るさアップを狙って作った2号・交換用バルブは昼光色・126lm。（詳細記事はこちら）
電源は単一4本分のサイズに単三ニッケル水素10本・12V。（詳細記事はこちら）
今回は12V用LED電球から取り外して余った昼光色の光源を使います。

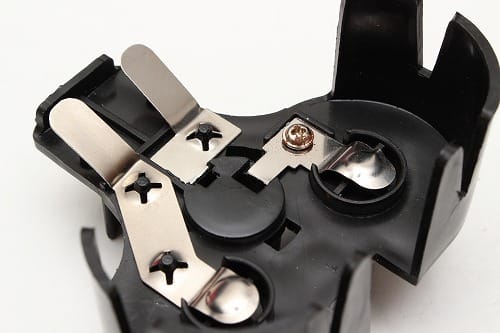

電池に被せるパーツの、電球に繋がる端子をニッパーで短く切りました。
電球が入る円筒部分内側の4つのリブをカッターで削り取ります。

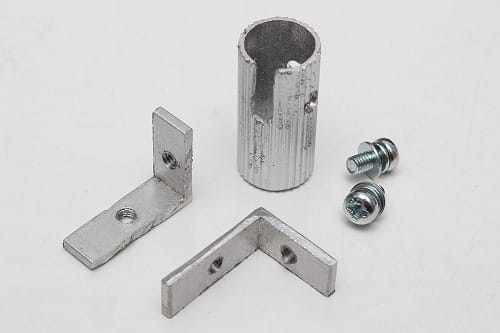

アルミのLアングルと100均パイプで作った、5LED基板を支えるパーツ。

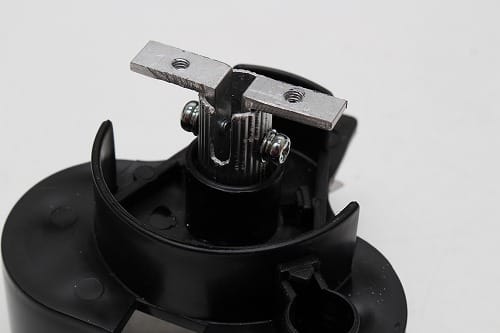

円筒に差し込んで嵌合のキツさを確認します。しっかり固定されました。OKです。

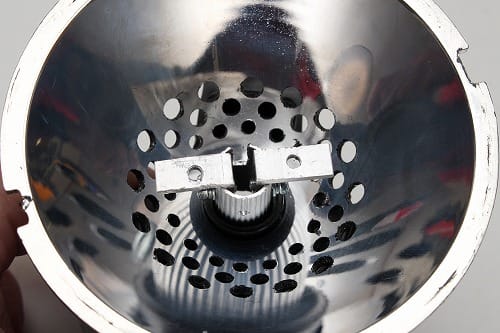

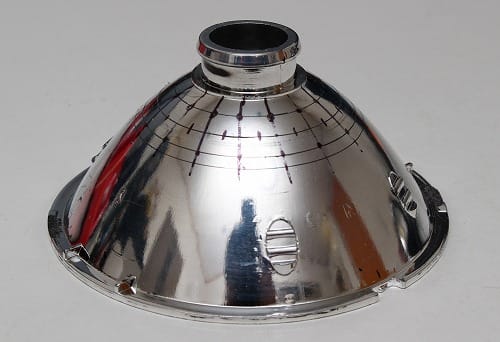

リフレクターの中心付近に放熱のための孔を開けることにしました。
リフレクターを取り付けた後にLED基板固定パーツを差し込みます。

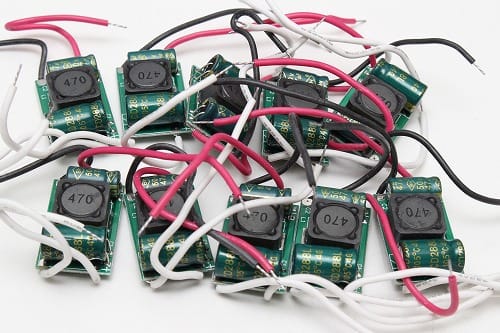

LED電球補修用に買った300mA定電流ドライバを使います。

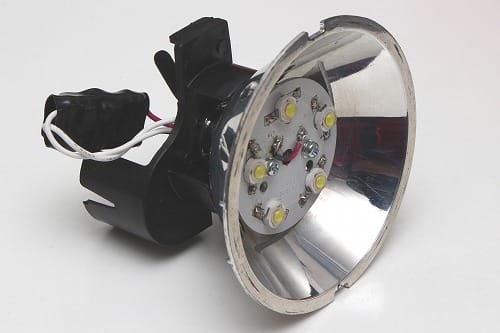

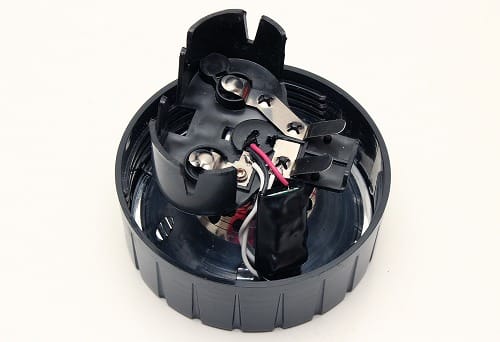

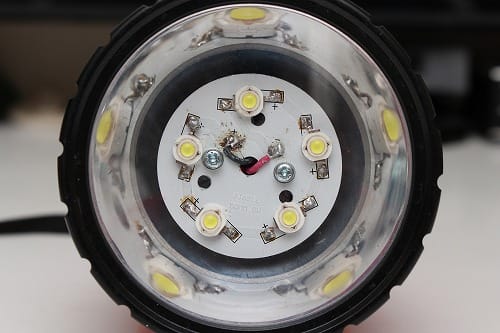

LEDドライバを熱収縮チューブで絶縁。熱伝導グリスを塗ってからLED基板をネジ止め。

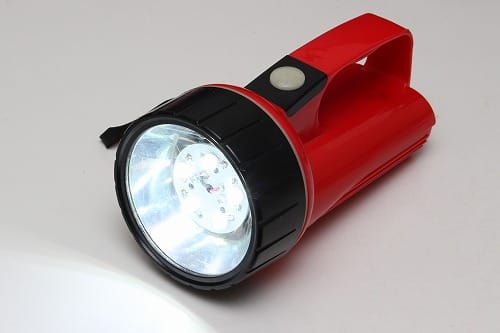

先端のガラスと枠を取り付けて、本体に締付たら完成です。
眩しい！写真で上手く伝えられないのが残念ですが、直視できないです。
コレはかなり強力です。LED基板が高温になるので長時間使うとプラスチックが溶けそうです。試していませんが、15分ぐらいが限度かと思います。
12V強力懐中電灯
昔ながらの単1乾電池を使った懐中電灯に、自作した12V用LEDバルブを取り付けました。SMD LEDが同心円状に映りこむのが面白い。本体はホームセンターで買ったオーム電機の6Vで豆電球を光らせるタイプです。これに12V以上のバッテリーを載せ...
jibundeyarou.com
2011.12.11
12V強力懐中電灯用新バルブ
12V強力懐中電灯のバルブを新しく作ったものに交換しました。DXで買ったSMD9灯・2W/126lm .61以前のバルブはウォーム系の縦長のタイプ。これを取り付けると同心円に反射するのが面白いのですが、あまり明るくありませんでした。2...
jibundeyarou.com
2012.09.07

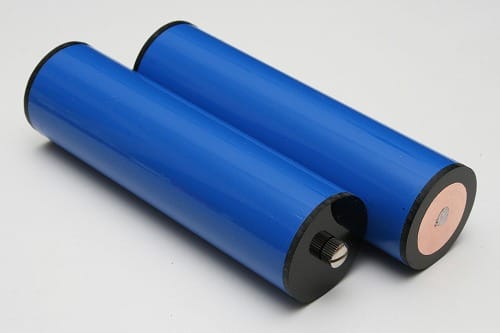

2Dバッテリーアダプター9V
