ガスオーブンが故障

23年間頑張ってきたガスオーブンがとうとう使えなくなりました。

s-oldoven001

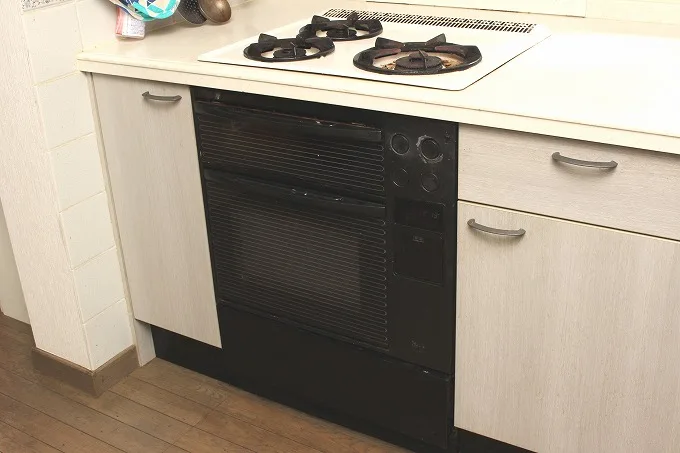

NAIS(松下電工)の、上にコンロが付いた一体型コンベクションオーブン。

ガスオーブンは電気よりも火力が強くて良いのですが

s-oldoven002

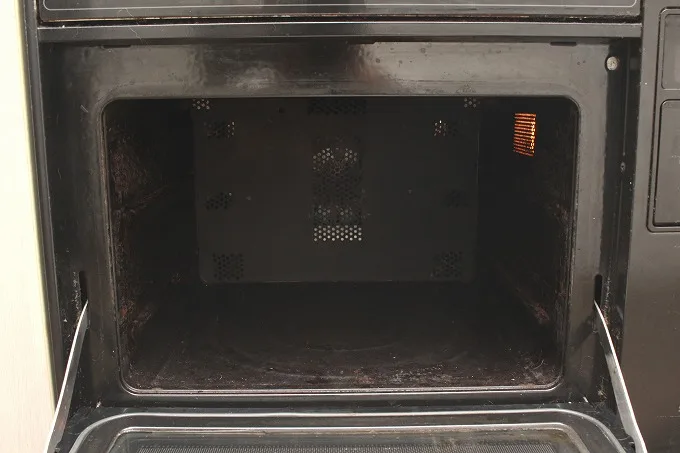

先日、ピザを焼こうとしたら使えなくなったとのこと。

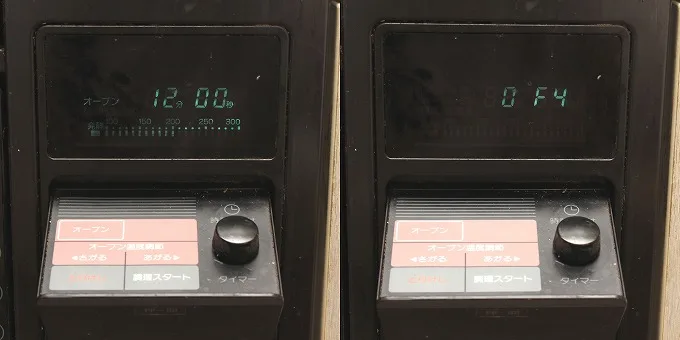

オーブンをスタートすると、PPPという音とともにOF4というエラーコードが出ます。

s-oldoven003a

左の状態で調理スタートを押すと 右の”OF4″が表示されます。

この”OF4″の意味が解れば直る可能性が高まると思うのですが、なんせ20年以上前の製品なんで、ネット上には情報が見つかりませんでした。

こうなると手探りで不具合部分を見つけ出すしかないですね。

一体型オーブンの取り外し

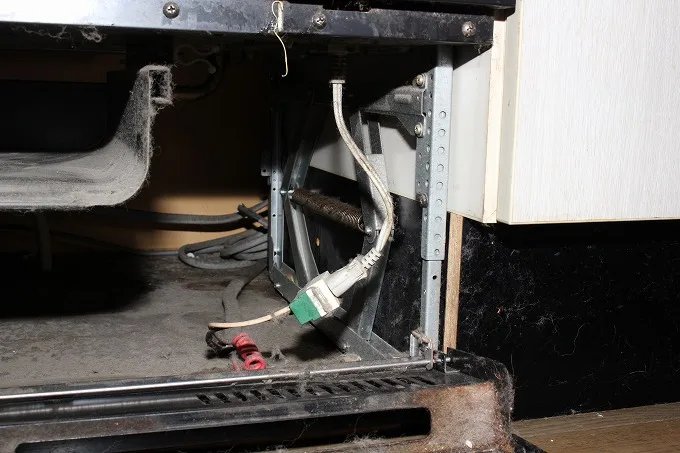

蹴込部分を開けると、両側にエキスパンダーのようなものが付いていました。50kg以上ある本体を一人で引き上げることができるようにバネで支えているんですね。

s-oldoven006

まずはエキスパンダーを固定しているネジと、電源コードとガス管を取り外し。

s-oldoven007b

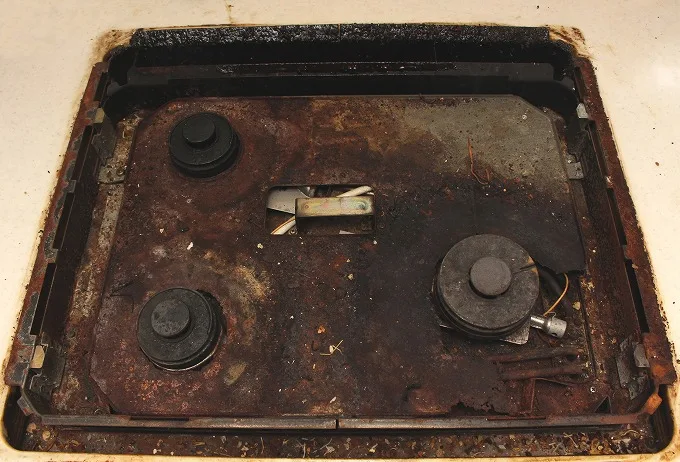

ホーロートップを外してみると・・・鉄板が一部朽ちて、結構傷んでいます。

s-oldoven008

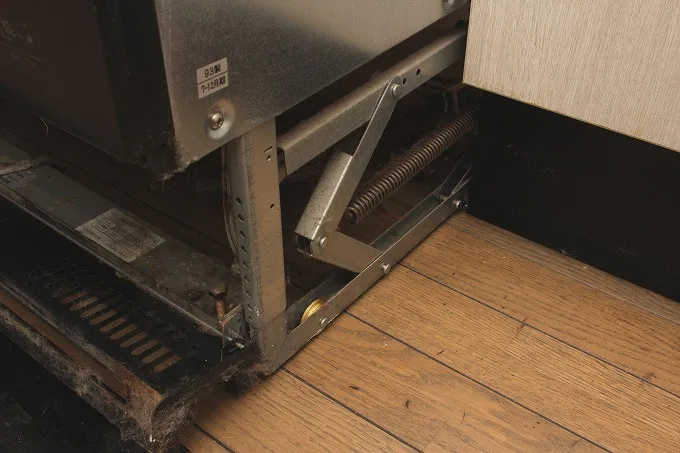

カウンターの縁に掛かっている板金の枠を取り外し、上から押すと全体が下がりました。

s-oldoven005

前に引っ張り出します。ローラーが付いているので軽いです。

不具合箇所の調査

本体外装の鉄板を外し、怪しそうな所をチェックしてみます。

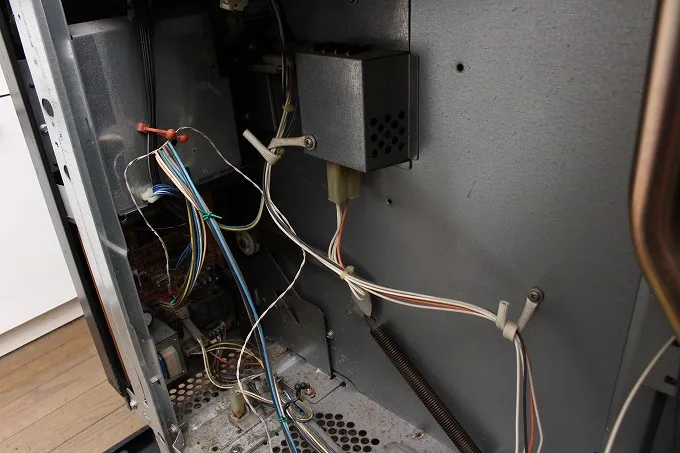

操作パネル裏の基板

s-oldoven010a

見ただけではさっぱり分かりません。

後ろ側

s-oldoven011a

キッタネー。奥の排熱の穴から知らない間にカスが落ちるんですね。ファンが回らなくなったか?と思ったんですが、この頑丈なファンは問題なしです。

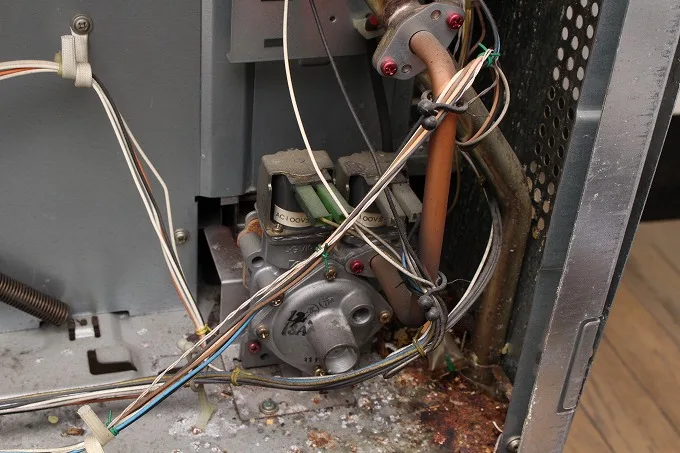

ガスの電磁弁

s-oldoven012a

動作しているのかどうか、指を当ててスイッチを入れてみましたが、よく分かりません。

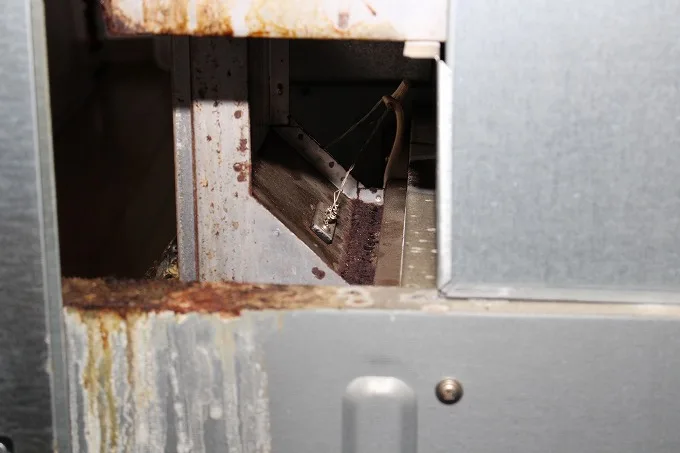

温度センサー

s-oldoven013

断線が原因で、という可能性もありますが、ここは問題なしでした。

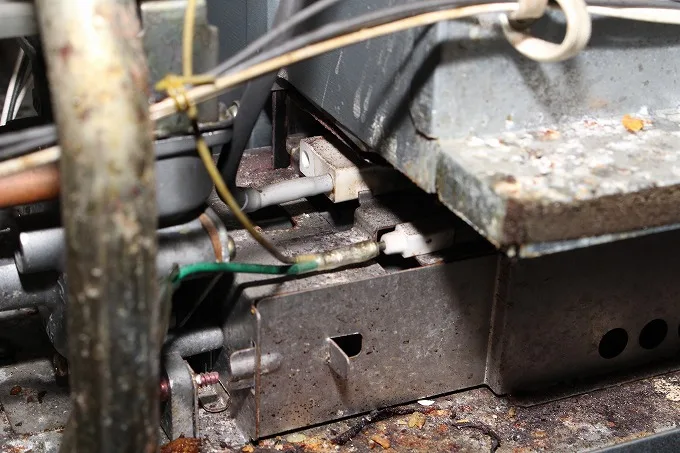

点火プラグ

s-oldoven014

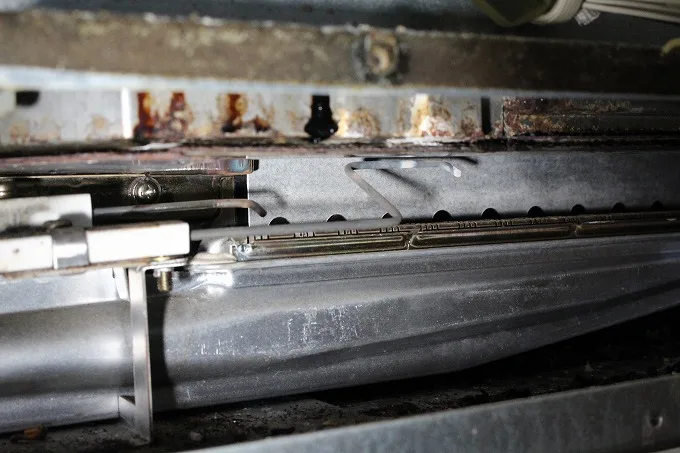

火花が出ていないかも? 手前の板金カバーも外してみます。

s-oldoven015

ここを覗きながらスイッチを入れてみたんですが、全く火花が出ていないことが分かりました。多分これがエラーの原因ではないかと思います。さてどうするか・・・

配線図

s-oldoven016

まずは点火器まで電圧が掛かっているかを調べれば良さそうです。

エラーの原因と対策

エラーの直接的な原因は火花が出なくて、火が点かないことだと思います。ただこれが、断線や接触不良なのか、点火器が壊れたのか、それとも安全回路が働いてなのか、よく分かりません。直すとなると、テスターで各部の電圧を測って、問題箇所の特定・・ってことになりそうです。

結論

問題の箇所が分かったとしても、パーツを新品に交換となるともうお手上げ。例えば点火器を新品に交換するとしても、何をどこで買えばいいんだろ?って話。

それに・・・Siセンサーの付いていない旧式のコンロだし、朽ちた板金、カスで汚れた内部を見てしまったら、今更直そうって気になりません。

ってことで、修理を諦め、最新型に買い換えることにしました。カネ掛かるなぁ。
